Escalera mecánica serie J
Principio de conducción sereno, bajo consumo y de alta eficiencia

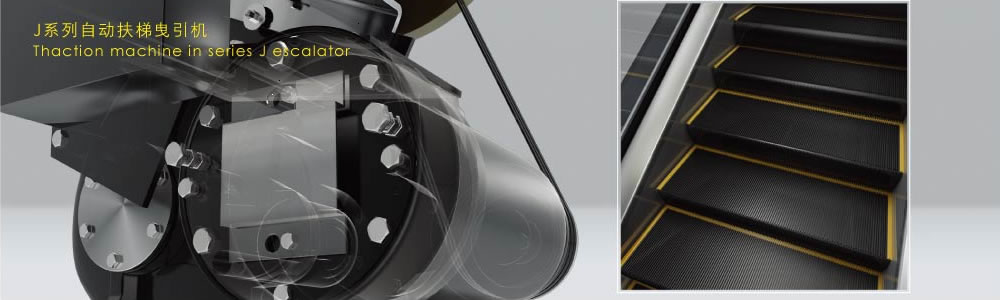

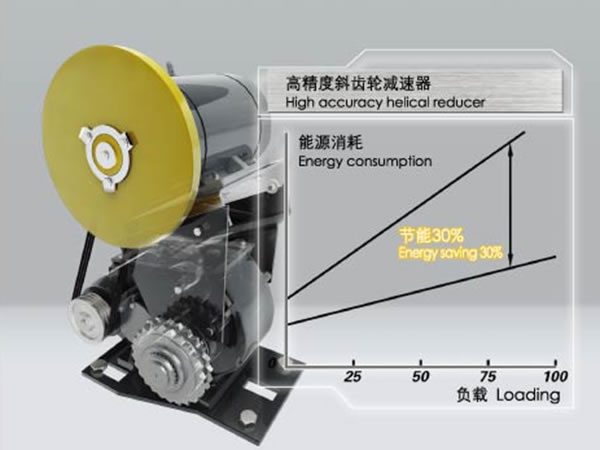

El sistema de accionamiento con reductor de velocidad helicoidal de alta recisión es la pieza principal de la escalera mecánica del cual Shanghai MITSUBISHI está orgulloso. Debido a su alta precisión, alta eficiencia y poco ruido, se puede clasificar como avance revolucionario. El piñón adopta el silenciador de poliamida lo que hace que la operación sea más silenciosa.
El diseño posee un menor consumo de energía en comparación al reductor de engranaje helicoidal tradicional, selecciona la instalación del sistema inversor uniendo el punto de inducción de luz de reflexión difusa doble y evita el impacto por movimiento ralentado, lo que reduce el consumo de energía aún más. Mejora los índices de rendimiento de la operación, el desgaste de las piezas del sistema de ascenso y el consumo de energía.

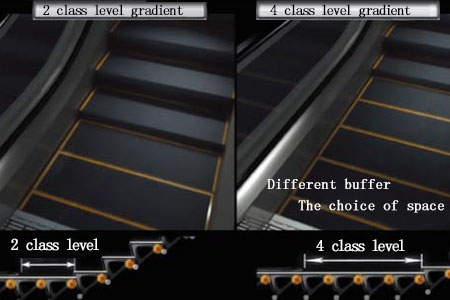

Recorrido hacia arriba y hacia abajo confortable y relajado
Riel guía en U lateral de alta precisión simple y único de Shanghai MITSUBISHI. Con menor espacio entre el riel guía y el eje del piñón se evita la desviación de la dirección del escalón; esto hace que la operación sea más suave y el paseo más tranquilo y estable; le ofrece a toda la instalación un excelente rendimiento con un bajo nivel de ruido, y califica como una importante garantía técnica de Mitsubishi Elevator ganando el mercado de alta gama como hoteles, centros comerciales y aeropuertos.
Elevador de servicio doble

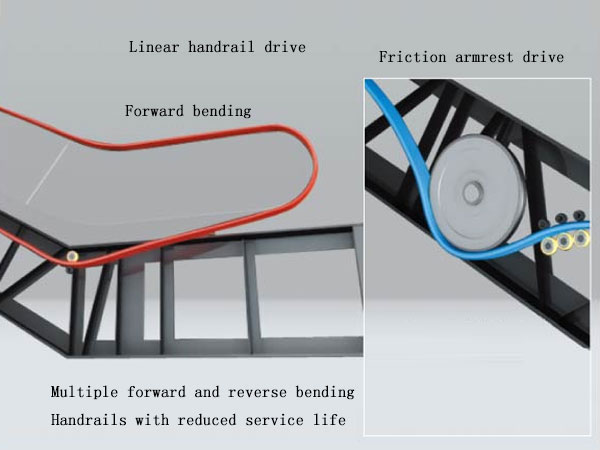

El reductor helicoidal de alta precisión del elevador de servicio puede durar 20 años (no incluye cojinetes): el accionamiento lineal del pasamanos prolonga la elevación de la cinta de este; El riel guía de descarga colocado en la parte superior de la curva del circuito del escalón de la escalera mecánica puede hacer que el rodillo no entre en contacto con el riel guía en la parte superior de la curva, lo que reduce el desgaste y la presión de la rueda del rodillo y prolonga la elevación de este; el dispositivo de lubricado automático como configuración estándar también puede prolongar el ascensor de servicio de todos los tipos de cadenas; los componentes decorativos adoptan acero inoxidable, que los hace duraderos.

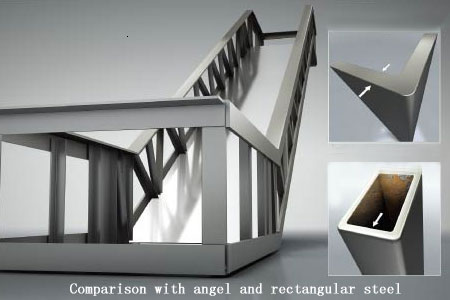

Sistema de seguridad garantizado y sin problemas

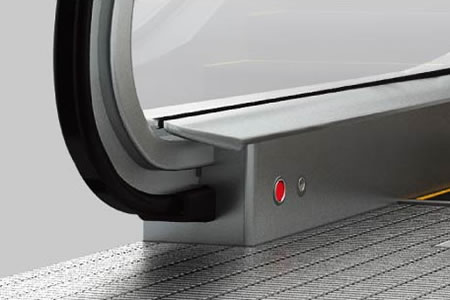

La escalera mecánica de Mitsubishi antepone la seguridad de los pasajeros por sobre todas las cosas: el diseño del interior de la cinta del pasamanos proporciona una protección más segura; los escalones horizontales diferentes ofrecen al cliente varias opciones de espacios de amortiguación; el rellenador de resina amarilla desmontable hace la zona de conducción segura sea más llamativa; el diseño de la estructura de los escalones permite el desmontaje o la instalación flexible de los escalones en el circuito de estos, y los hace resistentes y más firmes. El freno de disco único proporciona suficiente área de frenado.
Mantenimiento simple y rápido, plan innovador y completo

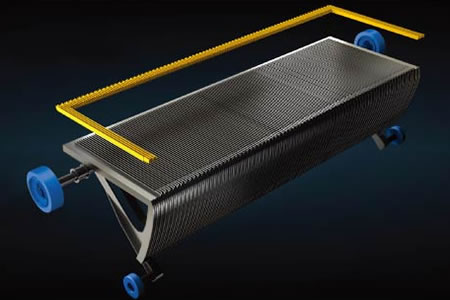

La configuración vertical del dispositivo de conducción, en comparación a la horizontal, es mejor ya que tiene un espacio de mantenimiento mayor, una operación más sencilla; ofrece el montaje y desmontaje flexible de los escalones, y mantenimiento e instalación conveniente; posee dispositivo de auto lubricado, ahorra tiempo en mano de obra, y ofrece una operación regular continua del sistema.
La mano y el ojo pueden captar el temperamento noble; la exquisita barandilla, la placa protectora, el faldón e iluminación reflejan el valor orientado a las personas de todo el mundo.

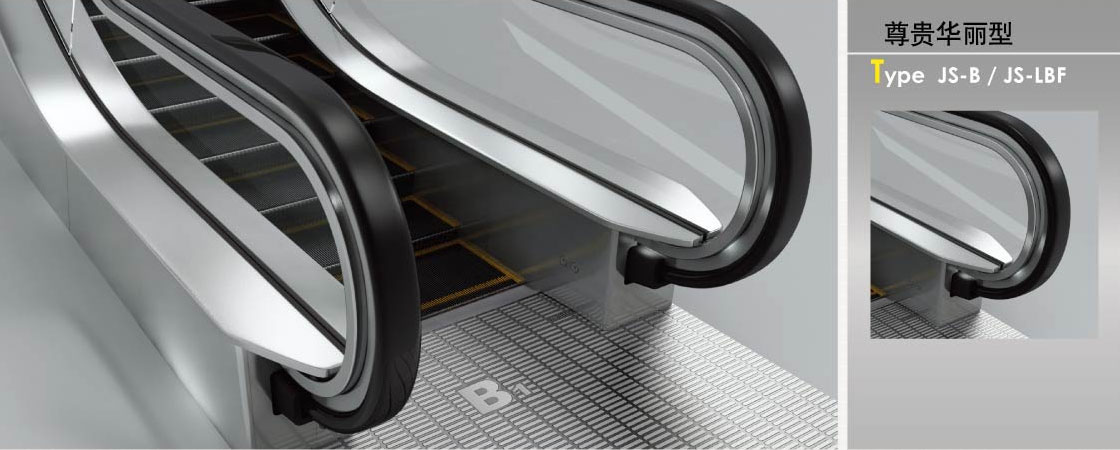

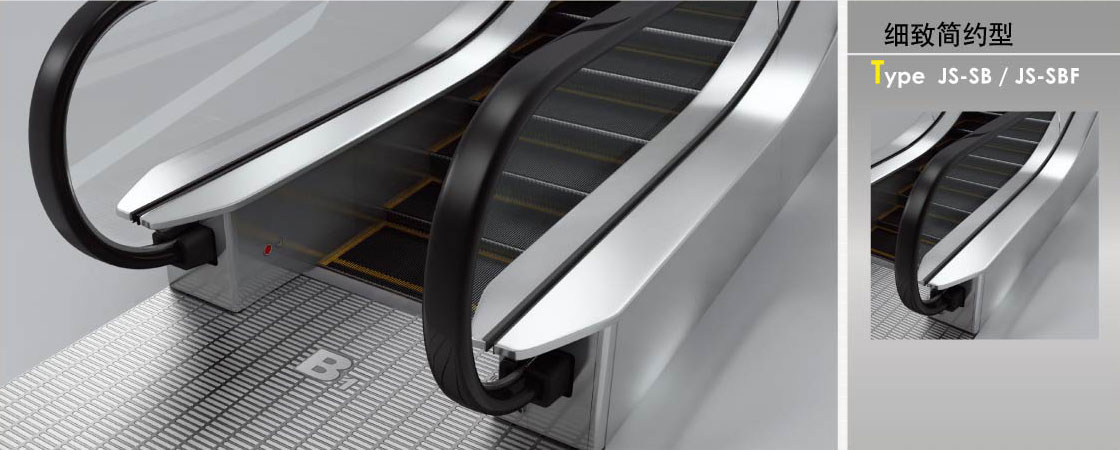

Diseño exquisito e imponente; apariencia elegante

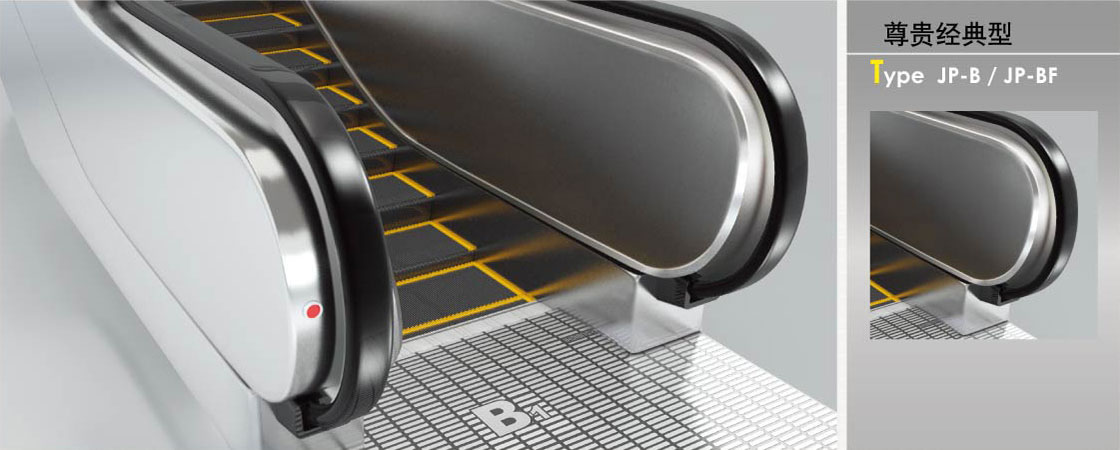

La escalera mecánica de Mitsubishi posee una apariencia delineada y concisa, material de primer nivel, varios estilos para distintos espacios decorativos. Las piezas principales del sistema de tránsito están hechas de acero inoxidable completamente pulido; los estilos del panel de la barandilla comprenden varias combinaciones de vidrio templado, acero inoxidable, y otros materiales; se puede optar por cintas múltiples de la barandilla en colores modernos y el vidrio laminado en colores, se pueden combinar en cualquier entorno arquitectónico.
-
501 Black
-
503 Red
-
506 Blue

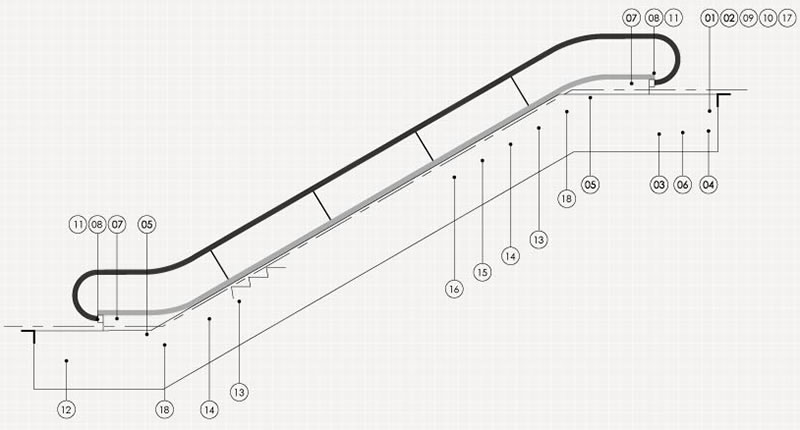

Características
| Nombre de la función | Código de la función | Descripción de la función |
| Características estándar | ||
| 01 Protección contra pérdida o error de fase | 3E | Cuando el recurso de entrada de energía dinámica tiene algún error o pérdida de fase, corta el circuito principal y el circuito de control. |
| 02 Protección de reversa accidental de la dirección del recorrido | ARP | Si surge el recorrido en reversa durante la operación, este dispositivo cortará la fuente de alimentación del accionamiento principal y frenará. |
| 03 Freno auxiliar | AUX-BK | Antes de que la velocidad de desplazamiento exceda la velocidad nominal en más de 1,4 veces o cambie la dirección especifica, el freno auxiliar detendrá la escalera mecánica. |
| 04 Freno de servicio | BRK | Unidad de transmisión tiene configurado un freno de trabajo; cuando funciona el freno de trabajo, la escalera deja de moverse |
| 05 Dispositivo de seguridad de placa tipo peine | CSS | Cuando algún objeto extraño se atasca entre la banda de rodadura y la placa del peine, este dispositivo cortará el accionamiento principal de la máquina y frenará. |
| 06 Dispositivo de seguridad de accionamiento de la cadena | DCS | Si la cadena de mando se rompe o se extiende de forma anormal, este dispositivo cortará la fuente de alimentación del accionamiento principal de la máquina y frenará. |
| 07 Botón de parada de emergencia | E-STOP | Cuando aparezca el estado de emergencia, utilice este botón de parada de emergencia para cortar la transmisión principal y frenar la máquina. |
| 08 Protección del acceso del pasamanos | HGB | Esta goma larga y flexible se ubica en el interior de la parte superior e inferior de las entradas de las barandillas para evitar accidentes como manos enganchadas. |
| 09 Regulador de exceso de velocidad- R1 | HGD1 | Cuando la velocidad de desplazamiento exceda la velocidad nominal en más de 1,2 veces; este dispositivo se accionará y cortará la fuente de alimentación del accionamiento principal de la máquina y activará el freno. |
| 10 Regulador de exceso de velocidad - r2 | HGD2 | Cuando la velocidad de desplazamiento exceda la velocidad nominal más de 1,4 veces; este dispositivo funcionará y cortará el suministro eléctrico accionando el freno auxiliar. |
| 11 Dispositivo de seguridad del acceso del pasamanos | HGS | Si algún objeto extraño se atasca en el interior del pasamanos, este dispositivo cortará el suministro de energía del accionamiento principal y frenará la máquina. |
| 12 Dispositivo de seguridad de la cadena del escalón | SCS | Si la cadena del escalón se rompe o se extiende de forma anormal, este dispositivo cortará la fuente de alimentación del accionamiento principal de la máquina y frenará. |
| 13 Dispositivo de seguridad contra hundimiento del escalón | SRS | Si alguna parte del escalón se hunde o se rompe no se pueden enganchar de forma regular con la placa peine superior e inferior, por lo que este dispositivo cortará el suministro de energía de la máquina de accionamiento principal y frenará. |
| Características opcionales | ||
| 14 Dispositivo de seguridad para la curvatura del riel guía | CRS | Si algún objeto queda entre los escalones provocando el funcionamiento anormal de estos, este dispositivo cortará el suministro de energía de la máquina de accionamiento principal y frenará. |
| 15 Dispositivo de protección de la barandilla | HBS | Cuando la correa de la barandilla se rompa o se afloje de forma excesiva, este dispositivo cortará a fuente de alimentación de la máquina principal que tenga la cinta rota y frenará. |
| 16 Dispositivo de protección para la cinta de la barandilla | HSS | Cuando la velocidad de la correa del pasamanos es menor que el escalón, este dispositivo cortará la fuente de alimentación de la máquina principal y frenará. |
| 17 Sistema de supervisión del elevador | SMOS | Este sistema adopta una computadora para supervisar la operación y condición de falla del pasillo rodante. |
| 18 Dispositivo de seguridad del faldón | SSS | Cuando algún objeto extraño permanezca entre el escalón y el faldón, este dispositivo cortará la fuente de alimentación del accionamiento principal de la máquina y frenará. |
Nota:*configurado cuando HE>6000.
Especificaciones básicas
| Ítem | Especificación | Notas | ||
| Ancho nominal de la barandilla (mm) |
1200 | 1000 | 800* | |
| Ancho nominal de la barandilla （mm) |
1280 | 1080 | 880 | JS-B/JS-BF, JS-LB/JS-LBF |
| 1208 | 1008 | / | JS-SB/JS-SBF | |
| 1260 | 1060 | 860 | JP-B/JP-BF | |
| Ancho del escalón o pedal (mm) |
1000 | 800 | 600 | |
| Capacidad de transporte teórica (personas/hora) | 9000 | 6750 | 4500 | |
| Modelo serie | JS-B/JS-BF, JS-LB/JS-LBF, JS-SB/ JS-SBF, JP-B/JP-BE |
|
||
| Ángulo de inclinación | 30,35 | |
||
| Velocidad (m/s) | 0.5 | |
||
| Altura de elevación (mm) | 2241~9500 | Cuando el ángulo de inclinación es de 30° | ||
| 2571~6000 | Cuando el ángulo de inclinación es de 35° | |||
| Potencia de accionamiento | 380V50Hz 3 fases | |
||
| Potencia de iluminación | 220V50Hz fase única | |
||
| Distancia horizontal del movimiento de los escalones (mm) | 2 escalones horizontales ;3 escalones horizontales;4 escalones horizontales | Cuando la altura de elevación es 6000mm | ||
| Ambiente de operación | Interior | Para uso exterior por favor contáctese con Shanghai Mitsubishi Elevator Co.Ltd.(SMEC). |
||
| Tipo fotoeléctrico de pasajeros | Panel del faldón fotoeléctrico incorporado | Especificación de frecuencia variable opcional configurada para uno o varios ascensores. | ||
| Columna fotoeléctrica externa | Especificación de frecuencia variable opcional configurada para ascensor único. Para la condición de ascensores múltiples por favor contáctese con Shanghai Mitsubshi Elevator Co.,Ltd. (SMEC). |
|||
Nota:*esta especificación no está disponible para Js-SB/JS-SBF.
Fuente de alimentación
Capacidad de potencia de accionamiento (3 fases)
| Ancho nominal de la barandilla (mm) | Altura de elevación (mm) | Capacidad de potencia de accionamiento |
| 1200 | HE<=4500 | 8 |
| 4500<=6500<=6500 | 10.4 | |
| 6500<=9500<=9500 | 15.4 | |
| 1000 | HE<=5500 | 8 |
| 5500<=6800<=6800 | 10.4 | |
| 6800<=9500<=9500 | 15.4 | |
| 800 | HE<=6500 | 8 |
| 6500<=9500<=9500 | 10.4 | |
| Capacidad de potencia de elevación (una fase) | ||
| Modelo serie | Altura de elevación (mm) | Capacidad de potencia de iluminación |
| JS-LB/JS-LBF | HE<=4000 | 2 |
| 4000<=6000<=6000 | 2.3 | |
| 6000<=9500<=9500 | 2.5 | |
| JS-B/JS-BF | HE<=9500 | 1.3 |
| JS-SB/JS-SBF | HE<=9500 | 1.3 |
| JP-B/JP-BF | HE<=9500 | 1.3 |

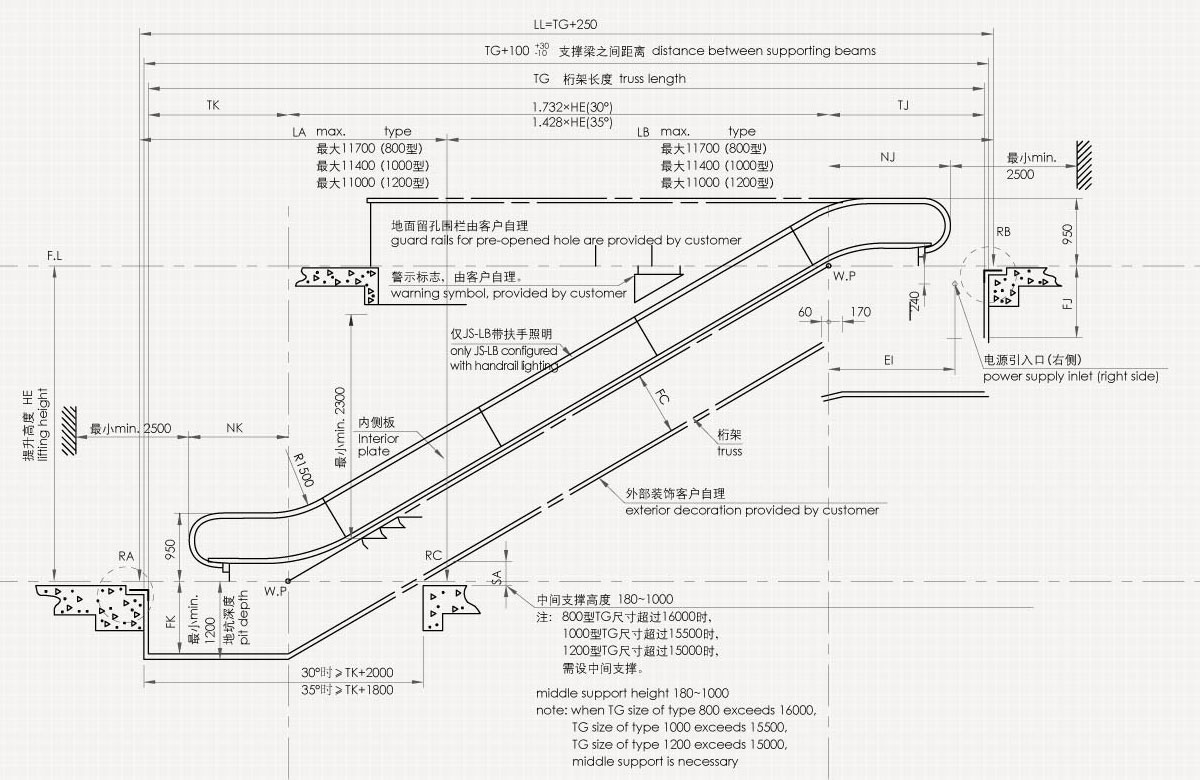

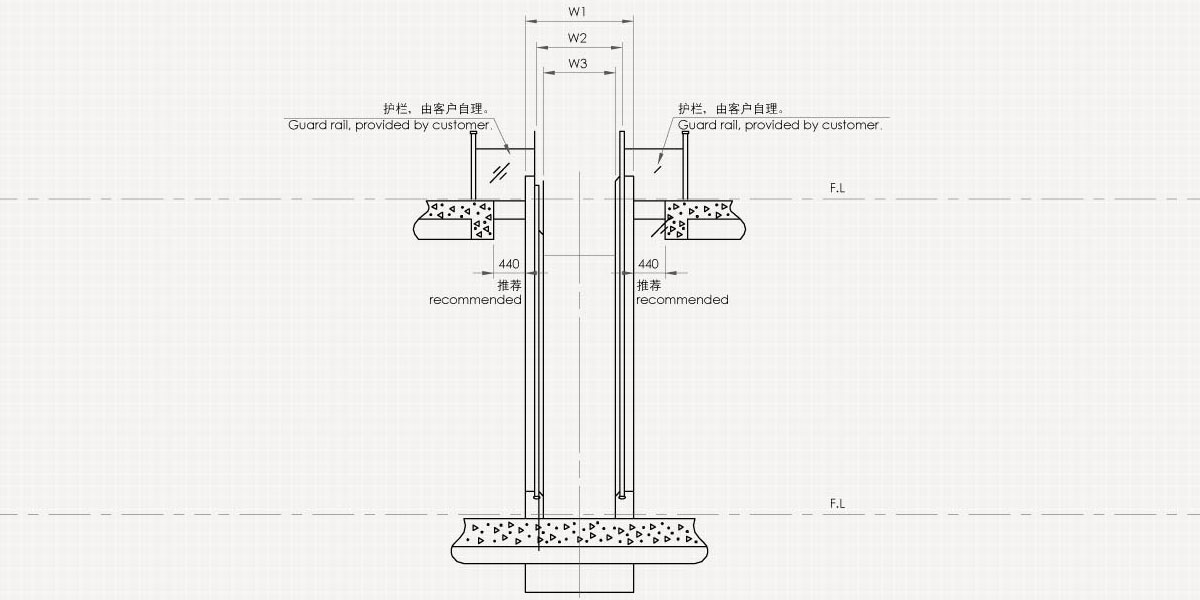

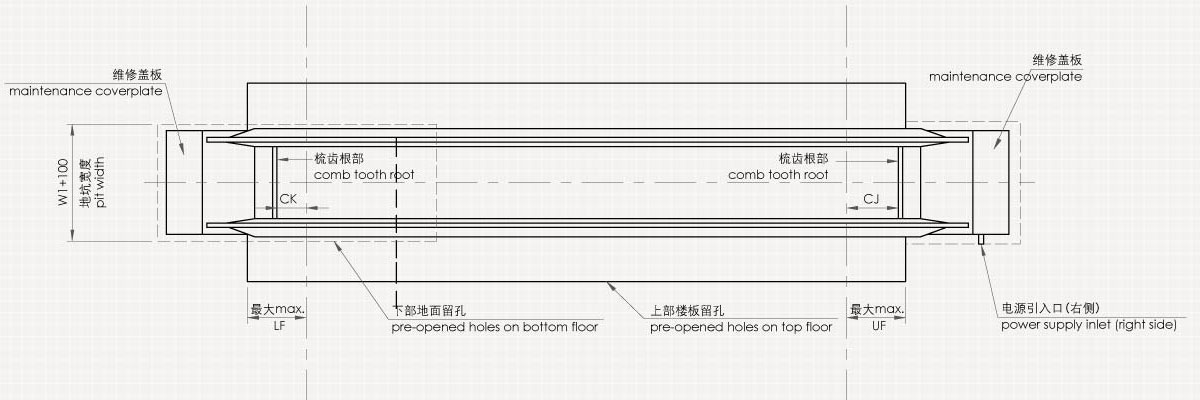

Construcción civil
| Ítem | Estándar | Opcional | Notas |
| TJ(MM)* | 2560 | 2560 ~ 5260 | HE<=6000mm/INC30°/ STEPHU2 |
| 2970 | 2970 ~ 5670 | HE<=6000mm/INC30°/ STEPHU3 |
|
| 3380 | 3380 ~ 6080 | HE<=6000mm/INC30°/ STEPHU4 |
|
| 2600 | 2600 ~ 5300 | HE<=6000mm/INC35°/ STEPHU2/TK>=2350mm |
|
| 3010 | 3010 ~ 5710 | HE<=6000mm/INC35°/ STEPHU3/TK>=2350mm |
|
| 3420 | 3420 ~ 6120 | HE<=6000mm/INC35°/ STEPHU4/TK>=2350mm |
|
| 2375 | 2375 ~ 2684 | HE<=6000mm/INC35°/ STEPHU2/TK>=2350mm |
|
| 2970 | 2970 ~ 5670 | 6001<=HE<=6500/STEPHU3 BNW1000,1200 |
|
| 3170 | 3170 ~ 5670 | 6001<=HE<=6500/STEPHU3 BNW800 |
|
| 3380 | 3380 ~ 6080 | 6001<=HE<=6500/STEPHU4 BNW1000,1200 |
|
| 3580 | 3580 ~ 6080 | 6001<=HE<=6500/STEPHU4 BNW800 |
|
| 3450 | 3450 ~ 6150 | 6501<=HE<=9500/STEPHU3 | |
| 3860 | 3860 ~ 6560 | 6501<=HE<=9500/STEPHU4 | |
| TK(mm)* | 2290 | 2290 to 5000 | HE<=6000/INC30°/STEPHU2 |
| 2700 | 2700 ~ 5410 | HE<=6000/INC30°/STEPHU3 | |
| 3110 | 3110 ~ 5820 | HE<=6000/INC30°/STEPHU4 | |
| 2350 | 2265 ~ 5060 | HE<=6000/INC35°/STEPHU2 | |
| 2760 | 2760 ~ 5470 | HE<=6000/INC35°/STEPHU3 | |
| 3170 | 3170 ~ 5880 | HE<=6000/INC35°/STEPHU4 | |
| FJ(mm) | 1030 | HE<=6500 | |
| 1100 | 6501<=HE<=9500 | ||
| FK(mm) | 1030 | ||
| FC(mm) | 915 | ||
| Ancho de la escalera mecánica ( mm) | 1550 | BNM1200 | |
| 1350 | BNM1000 | ||
| 1150 | BNM800 | ||
| THE | 0 ~ 11000 | BNM1200: soporte intermedio número 1 | |
| 0 ~ 11400 | BNM1000: soporte intermedio número 1 | ||
| 0 ~ 11700 | BNM800: soporte intermedio número 1 | ||
| LB | 0 ~ 11000 | BNM1200: soporte intermedio número 1 | |
| 0 ~ 11400 | BNM1000: soporte intermedio número 1 | ||
| 0 ~ 11700 | BNM800: soporte intermedio número 1 |
Notas
1. Por favor contáctese con el respectivo vendedor de Shanghai Mitsubishi Elevator Co.,Ltd. (SMEC)
2. Se recomiendan valores mínimos del tamaño TJ.TK.
