Ascensor de pasajeros MITSUBISHI LEHY-II

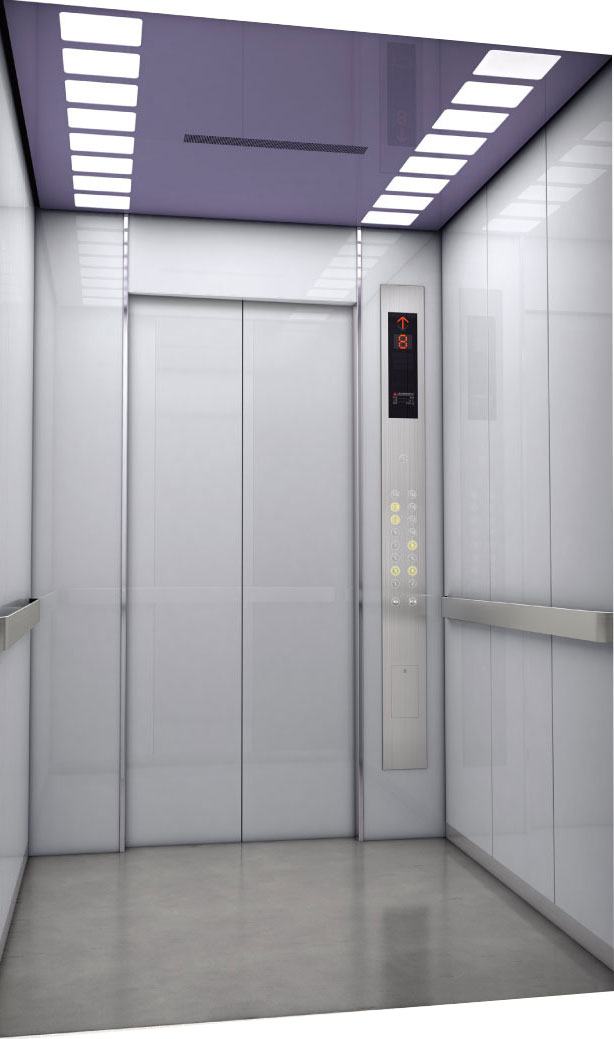

Diseño de la cabina armonioso e integrado

Mitsubishi presenta cuidadosamente 9 estilos diferentes de planes de decoración de la cabina sujetos a los requerimientos del ascensor en restaurantes, oficinas comerciales y edificios residenciales.

La configuración más humanizada de la fuente luminosa, las piezas de contacto y el sistema de ventilación combina tecnología de procesamiento estricta y precisa; la extraordinaria tactilidad e impresión generada por el color, la densidad y la textura del material refleja el concepto de diseño de la integracion de las personas, el ascensor y el ambiente. Todos los detalles hacen que el paseo sea más cómodo.

Diseño de la cabina armonioso e integrado

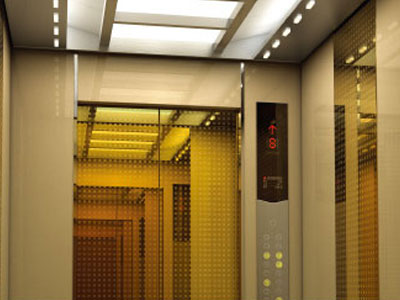

Nuevo diseño del panel de operación

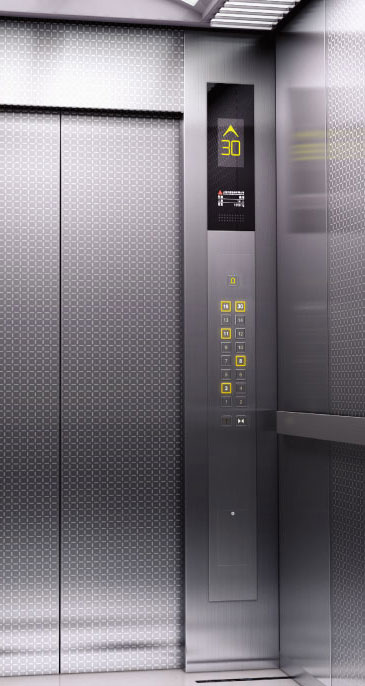

Panel de operación de perfil largo

La altura del nuevo tipo de panel de oepración es de 1900mm, la cual es de 1.3 a 1.9 veces del original y refleja un estilo extraordinario.

Panel de operación de perfil largo

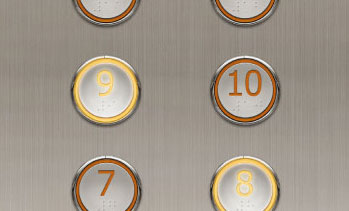

Botones grandes

Tienen un diámetro máximo de 39.5mm, lo que es conveniente para una operación precisa, son más elegantes y más agradables al tacto. Los múltiples estilos de botenes de acero inoxidable, resina e incluso en braile que se proporcionan pueden satisfacer cualquier requerimiento.

Botones grandes

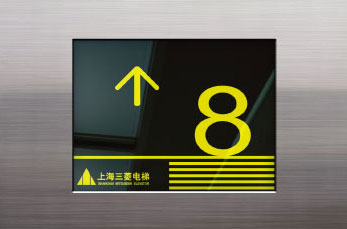

Nueva pantalla de visualización grande

La altura de caracteres LED es de 58mm, lo cual es 1,6 veces mayor que la original y mejora considerablemente la visibilidad. Además, se puede proporcionar varios estilos de pantallas de paneles de operación y de pantallas de visualización de piso de cristal líquido.

Nueva pantalla de visualización grande

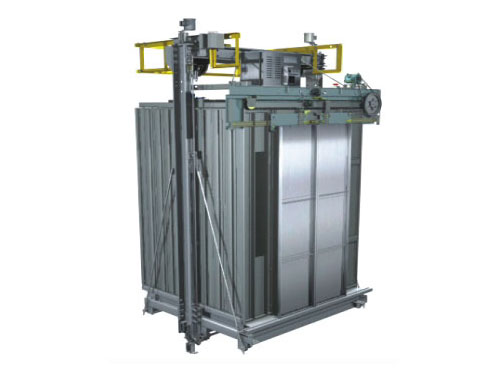

Sistema operador de puerta inteligente

Sistema operador de puerta inteligente

En el operador de puerta adopta el diseño de avanzada sin contacto, con ventajas en términos de eficiencia, ahorro de energía y baja tasa de fallas. El trío del procesador de señal digital de 32 bits de alta velocidad, el control de retroalimentación de circuito cerrado de doble velocidad de corriente y el sistema de control de velocidad VVVF, aseguran que la apertura y el cierre, sigan estrictamente la velocidad y la curva de fuerza óptimas para practicar una acción perfecta.
El sistema del ascensor de pasajeros Mitsubishi recolecta datos de diferentes pesos y variaciones de la resistencia del movimiento de la puerta en cada llegada, ajusta el par de forma inteligente para abrir y cerrar la puerta haciendo que sus acciones sean más suaves, eficaces, seguras y confiables.

Dispositivo de arranque con pesaje de carga de alta precisión

Dispositivo de arranque con pesaje de carga de alta precisión

Se aplican los sensores piensoresistivos de alta sensibilidad para medir los componentes a través del pesaje lineal continuo, incluyendo la puerta, el cable de acero, la cadena de compensación, etc. con sólo unos micro-segundos de tiempo de respuesta, para recolectar la medición de la carga del ascensor de forma precisa en tiempo real.
Lleva a cabo la compensación del pesaje mediante la combinación de la fuerza de par en el arranque, para eliminar la fluctuación durante el arranque, la carrera y la parada, y garantizar el confort en todo el proceso de la operación del elevador de pasajeros.

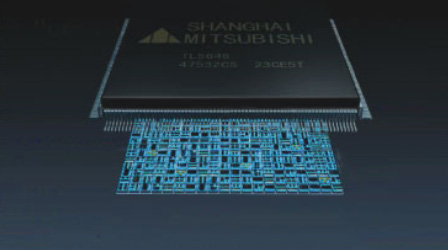

Tecnología electrónica sorprendente

Cada subsistema como la pantalla del componente del contrrolador, entre otros, adopta micro-procesadores independientes y vincula la red de datos distribuida, simplificando considerablemente de esa forma la conexión entre las sub-sistemas y mejorando la fiabilidad y la flexibilidad del sistema.

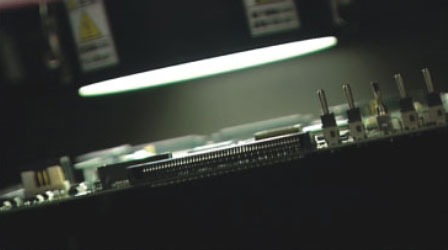

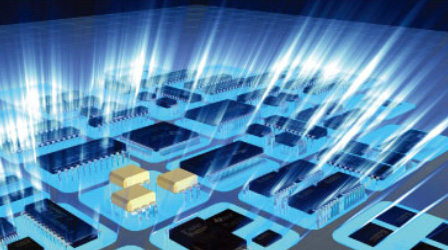

La placa de circuito impreso (PCB) utiliza los elementos de montaje en superficie, junto con la tecnología de montaje en superficie de PCB de avanzada mundial, para mejorar la integración de la PCB y aumentar la fiabilidad y capacidad anti-interferencia. En el diseño de circuito electrónico se utiliza la matriz de puertas programable por campo (FPGA) para la puerta maciza de 10 kilos, con el fin de lograr todo el sistema en un solo chip.

Protección ambiental

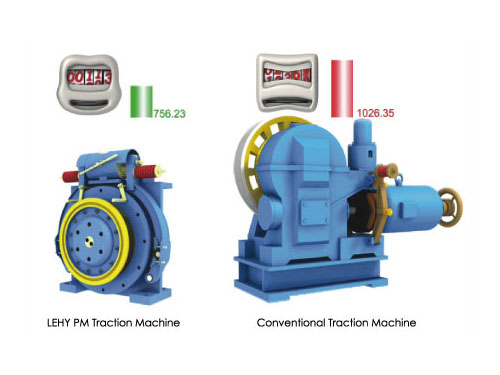

Máquina de tracción síncrona sin engranajes PM

Se utiliza el motor síncrono de máquina de tracción sin engranajes accionada por un imán permanente de alto rendimiento (PM), para aumentar en gran medida la eficiencia del sistema en un 30%~50% más que el sistema tradicional y reducir drásticamente el consumo de energía.

Se adopta la tecnología de tracción sin engranajes, en lugar del reductor de engranaje helicoidal tradicional, para disminuir enormemente el ruido del cuarto de máquinas, en al menos10 dB en comparación con los productos de las generaciones anteriores.

La máquina de tracción síncrona sin engranajes PM para el ascensor de pasajeros Mitsubishi no necesita lubricación, eliminando de esa forma la contaminación por aceite, conforme a los requerimientos EP.

Protección ambiental

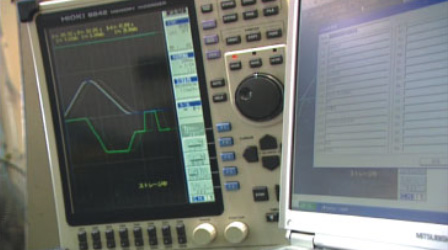

Precisión

Todos los controles digitales, tecnología de control de voltaje por vector espacial, sistema especial de frecuencia variada

La aplicación de la tecnología de accionamiento de avanzada mundial VVVF de control de voltaje por vector espacial para los ascensores Mitsubishi aumenta notablemente la tasa de utilización del voltaje y elimina en su mayor medida la onda de corriente harmónica y la fluctuación del par, inhibiendo efectivamente la vibración y el ruido.

Mediante la aplicación de los módulos de potencia inteligentes de avanzada, el sistema de accionamiento VVVF del ascensor está desarrollado en un diseño de módulo profesional, para integrar perfectamente el control del motor del ascensor. El sistema de accionamiento especial hace que el control de operación del ascensor sea más rápido, preciso y confiable. Además, la estructura del diseño del módulo reduce considerablemente el índice de fallos.

Gracias al sistema de control de la red de datos con la CPU de 32 bits integrada y el procesador de señal digital de alta velocidad de 32-bits, el ascensor Mitsubishi logra el accionamiento del motor y el control digital sistemático y preciso.

Adopta tecnología de comunicación CAN bus, para garantizar la alta precisión y confiabilidad de la transmisión de la información en el ascensor.

Por primera vez, se introduce en el sistema de accionamiento del ascensor Mitsubishi, el codificador híbrido de detección de velocidad de precisión ultra alta. Este codificador Puede detectar las posiciones del polo magnético del motor y las señales de velocidad de forma rápida y precisa. Cada giro del motor ofrece una potencia de 8192 pulsos (mientras que el codificador tradicional realiza sólo 512 pulsos), garantizando la precisión del control de operación del ascensor, para que los pasajeros se sientan sumamente estables y cómodos.

Autonomía

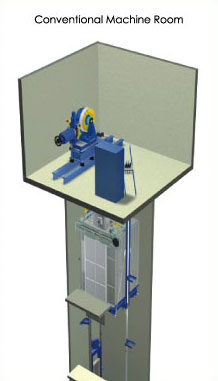

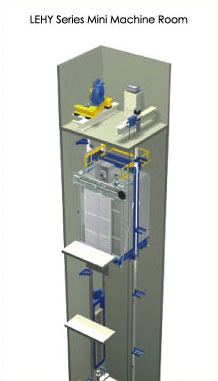

Diseño real del cuarto de máquinas pequeño

Esto garantiza que el área de la sala de máquinas sea completamente igual que el área seccional del hueco del ascensor, para mejorar de esa manera la tasa de utilización del edificio, y bajar el impacto del cuarto de máquinas en la apariencia de este, ofreciendo más autonomía al diseño de la arquitectura.

En comparación con el elevador de pasajeros sin sala de máquinas, el servicio y el mantenimiento para un ascensor con cuarto de máquinas pequeño es mucho más fácil.

  • Autonomía
  • Autonomía

Bajo consumo

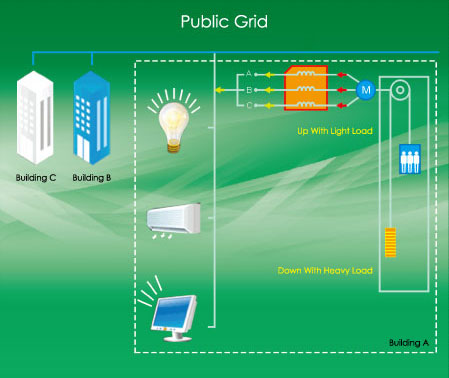

Técnica de retroalimentación de energía (tecnología)

La máquina de tracción síncrona de magneto permanente de alta eficiencia mejora la eficiencia de la tracción en más de un 30%. Además, la tecnología de retroalimentación energética de Mitsubishi ayuda a convertir la energía regenerada durante la operación del ascensor para limpiar la electricidad del rectificador PWM incorporado. La electricidad, que cumple totalmente con las reglas y normas relacionadas a los entes reguladores de energía nacional, se suministra al dispositivo eléctrico dentro del control eléctrico.

Bajo consumo

Cabina de lujo

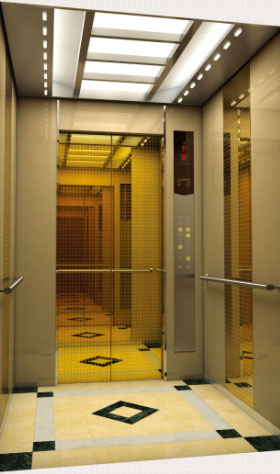

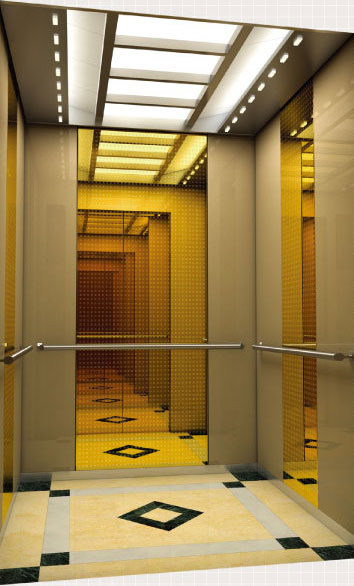

Cabina distinguida y delicada /ZCD-006X
Cabina distinguida y delicada /ZCD-006X

Cabina distinguida y delicada /ZCD-006X

Techo de la cabina KD-J5-B06
Panel de operación ZCBE-H110
Pared frontal Laqueado metálico (dorado champagne ZJS-005G)
Pared de la cabina Extremos izquierdo y derecho de la pared lateral y de la pared trasera /laqueado metálico (dorado champagne ZJS-005G) centro de la pared lateral y la pared trasera / enchapada en titanio y grabada
Espejo Acero inoxidable(ZHY-016+ZDT-002)
Puerta de la cabina Espejo de acero inoxidable enchapado en titanio y grabado
Travesaño de la entrada Laqueado metálico (dorado Champagne ZJS-005G)
Marcos laterales de la entrada Acero inoxidable espejado
Barandas Barandas redondeadas de acero inoxidable en los tres laterales (ZYH-RH20)
Piso Piso de parquet (ZPH-005) (otro modelo opcional)

Nota: El número de color se puede seleccionar de acuerdo con la tabla de colores de decoración SMEC.

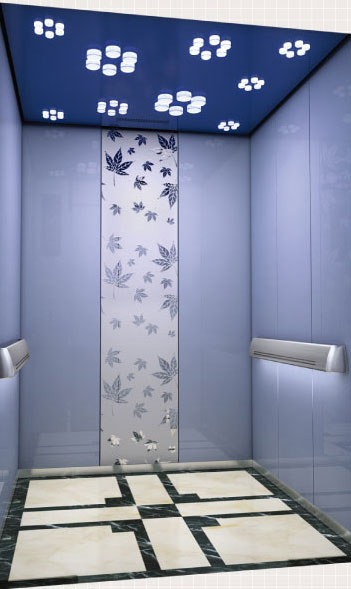

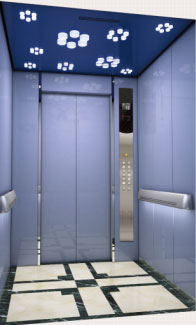

Cabina florida azul /ZCD-005X
Cabina florida azul /ZCD-005X

Cabina florida azul /ZCD-005X

SMEC aplica lo último en tecnología LED bajo consumo que ayuda a proteger al medio ambiente:
1. En comparación con los tubos fluorescentes tradicionales, el ahorro de energía de la luz Led es un 50% más eficiente.
2. La vida útil se extiende 10 veces.
3. Libre de emisiones UV o desperdicios de mercurio que favorece a la protección del medio ambiente

Techo de la cabina ZCLGS03 (número del color Y116)
Panel de operación ZCBD-H210 (otro modelo también disponible)
Pared frontal Laqueado metálico (azul hielo ZJS-001G)
Paredes de la cabina Extremos izquierdo y derecho de la pared lateral y de la pared trasera /laqueado metálico (azul hielo ZJS--001G)
Puerta de la cabina Laqueado metálico (azul hielo ZJS-001G)
Travesaño de la entrada Laqueado metálico (azul hielo ZJS-001G)
Marcos laterales de la entrada Acero inoxidable espejado
Barandas Baranda inclinada en ambos laterales (ZYH-SA10L)
(otro modelo opcional)
Piso Piso de parquet (ZPH-003) (otro modelo opcional)

Nota: El número de color se puede seleccionar de acuerdo con la tabla de colores de decoración SMEC.

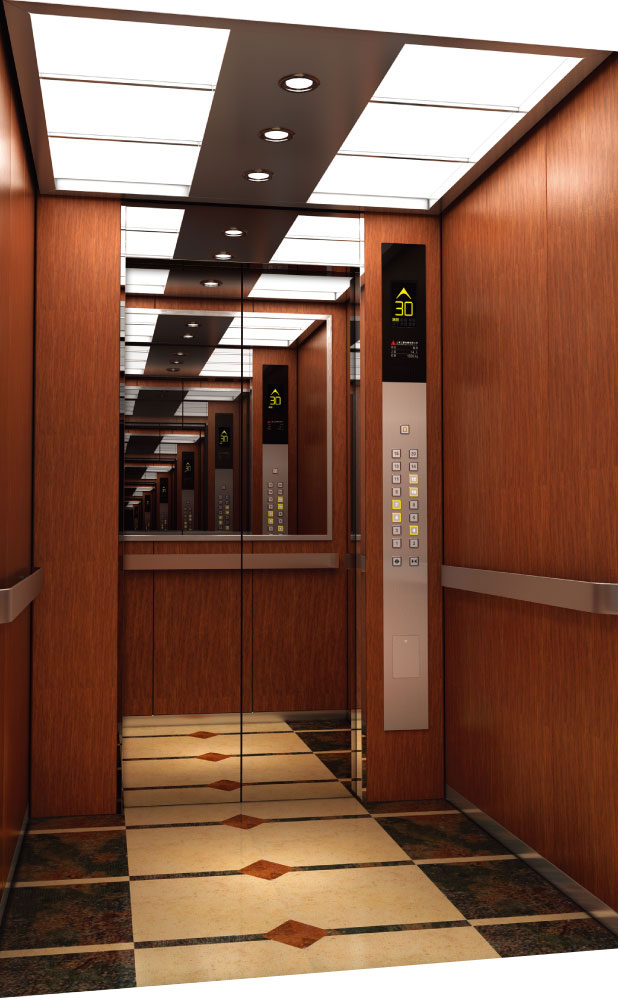

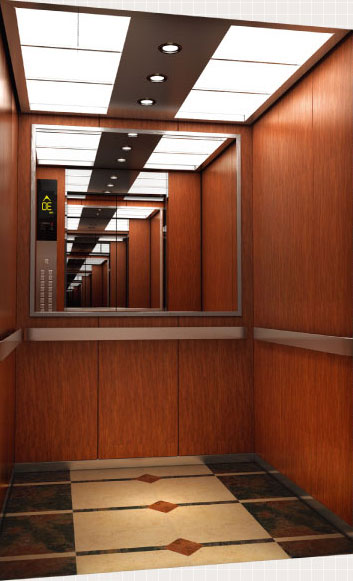

Cabina con detalles de madera veteada /ZCD-004X
Cabina con detalles de madera veteada /ZCD-004X

Cabina con detalles de madera veteada /ZCD-004X

Techo de la cabina KD-J11-B16
Panel de operación ZCBM-H610 (otro modelo opcional)
Pared frontal Placa laminada a presión (ZYM-001)
Paredes de la cabina Placa laminada a presión (ZYM-001)
Puerta de la cabina Acero inoxidable espejado
Espejo Espejo de medio cuerpo
Travesaño de la entrada Acero inoxidable espejado
Marcos laterales de la entrada Acero inoxidable espejado
Baranda Baranda plana en los tres laterales (ZYM-FH10) (otro modelo opcional)
Piso Piso de parquet (ZPH-002) (otro modelo opcional)

Nota: El número de color se puede seleccionar de acuerdo con la tabla de colores de decoración SMEC.


Cabina premium

Cabina cielo estrellado /ZCD-007G
Cabina cielo estrellado /ZCD-007G

Cabina cielo estrellado /ZCD-007G

Techo de la cabina CL-6B
Panel de operación ZCBE-T310 (otro modelo opcional)
Pared frontal Acero inoxidable fino
Paredes de la cabina Ambos extremos de la pared lateral /centro de la pared trasera de acero inoxidable fino/ acero inoxidable fino grabado (ZHY-004)
Puerta de la cabina Acero inoxidable fino grabado
Travesaño de la entrada Acero inoxidable fino
Marcos laterales de la entrada W/O
Barandas Baranda plana de acero inoxidable en los tres laterales(ZHY-FH10) (otro modelo opcional)
Piso Piso de parquet (ZPH-008)(otro modelo opcional)

Nota: El número de color se puede seleccionar de acuerdo con la tabla de colores de decoración SMEC.

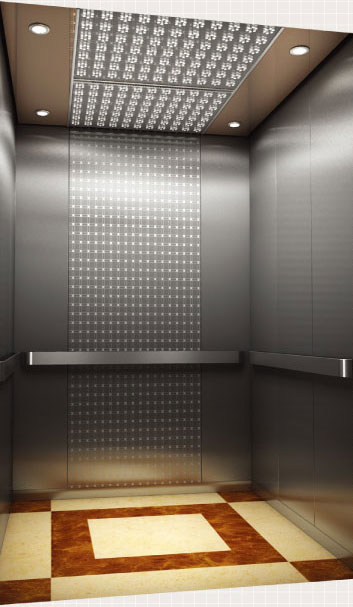

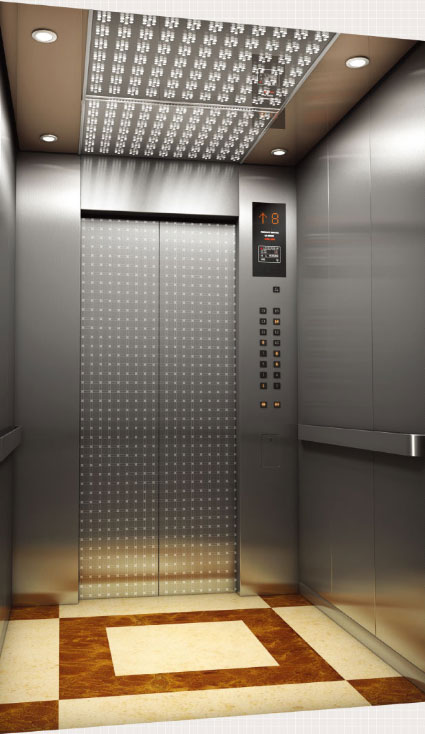

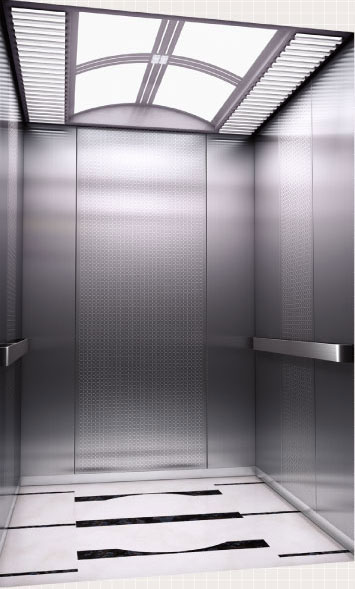

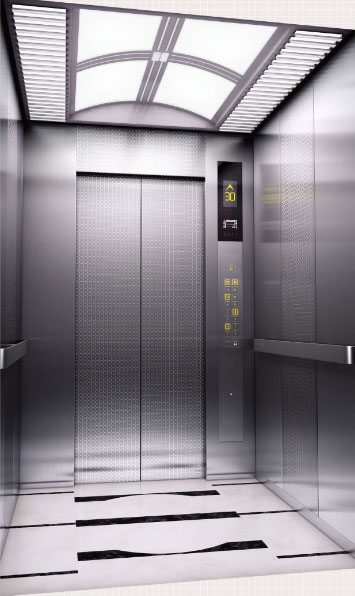

Cabina de élite /ZCD-008G
Cabina de élite /ZCD-008G

Cabina de élite /ZCD-008G

Techo de la cabina KD-J11-B13
Panel de operación ZCBE-H110 (otro modelo opcional)
Pared frontal Acero inoxidable espejado
Paredes de la cabina Ambos extremos de la pared lateral y trasera / acero inoxidable fino grabado (ZHY-006) centro de la pared lateral y trasera /acero inoxidable espejado
Puerta de la cabina Acero inoxidable fino grabado (ZHY-006)
Travesaño de la entrada Acero inoxidable espejado
Marcos laterales de la entrada W/O
Barandas Baranda plana (ZHY-FH10) (otro modelo opcional)
Piso Piso de parquet (ZPH-009) (otro modelo opcional)

Nota: El número de color se puede seleccionar de acuerdo con la tabla de colores de decoración SMEC.

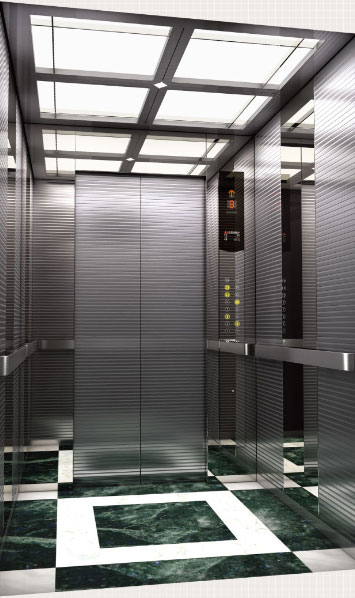

Pavilion Of Elegance/ZCD-006G

Cabina elegante /ZCD-006G

Techo de la cabina DD-JV-2 (color mate código Y005)
Panel de operación ZCBE-H610 (otro modelo opcional)
Pared frontal Acero inoxidable fino
Paredes de la cabina Ambos extremos de la pared lateral y la pared trasera / centro de acero inoxidable fino de la pared lateral y la pared trasera /undefinedundefinedacero inoxidable fino grabado (ZHY-015)
Puerta de la cabina Acero inoxidable fino grabado (ZHY-015)
Travesaño de la entrada Acero inoxidable fino grabado (ZHY-015)
Marcos laterales de la entrada W/O
Barandas Baranda plana de acero inoxidable en ambos laterales (ZHY-FH10) (otro modelo opcional)
Piso Piso de parquet (ZPH-004) (otro modelo opcional)

Nota: El número de color se puede seleccionar de acuerdo con la tabla de colores de decoración SMEC.


Cabina cálida

Cabina del color del agua /ZCD-003T

Cabina del color del agua /ZCD-003T

Techo de la cabina CL-13(código de color Y010 )
Panel de operación ZCBE-C110 (otro modelo opcional)
Pared frontal undefinedundefinedPlaca de acero lacado (ZY014)
Paredes de la cabina Placa de acero lacado (ZY014)
Puerta de la cabina Placa de acero lacado (ZY014)
Travesaño de la entrada Placa de acero lacado (ZY014)
Marcos laterales de la entrada Acero inoxidable fino
Barandas Baranda plana de acero inoxidable en los tres laterales (ZHY-FH10) (otro modelo opcional)
Piso PVC símil piedra (PR-18) (otro modelo opcional)

Nota: El número de color se puede seleccionar de acuerdo con la tabla de colores de decoración SMEC.

CL-12
CL-12 (aplicable para cabinas amplias)
Placa del techo Placa de acero pintada con barniz metálico de color plata brillante
Iluminación Iluminación directa a través de agujeros en los laterales izquierdo y derecho, junto el difusor.
Ventilación Canales de ventilación de aire en ambos lados y ventilación de flujo cruzado.
DD-JV-2
DD-JV-2
Placa del techo Placa de acero lacado *
Iluminación Iluminación completa a través de la placa en arco blanca translúcida PMMA, con lámparas cilíndricas PMMA en ambos lados
Ventilación Canales de ventilación de aire en ambos lados y ventilación de flujo cruzado.
ZCL-GS03
ZCL-GS03 (CAP < 1600kg, aplicable para cabinas amplias)
Placa del techo Placa de acero lacado*
Iluminación LED con bloque cristal PMMA
Ventilación Canales de ventilación de aire en la parte trasera y ventilación de flujo cruzado.
ZCL-DS07
ZCL-DS07 (CAP< 1600kg, aplicable para cabinas amplias)
Placa del techo Placa de acero lacado *
Iluminación LED con bloque cristal PMMA
Ventilación Canales de ventilación de aire en ambos lados y ventilación de flujo cruzado.
KD-J5-B06
KD-J5-B06 (aplicable para cabinas amplias)
Placa del techo Acero inoxidable fino
Iluminación Marco de acero inoxidable fino, capa superior del techo inclinada esmerilada, placa de luz difusora blanca
Ventilación Canales de ventilación de aire en ambos lados y ventilación de flujo cruzado.
KD-J23-B11
KD-J23-B11 (aplicable para cabinas amplias)
Placa del techo Placa de acero lacado *
Iluminación Marco de placa de aluminio, recubierto con pintura de fluorocarbono, en combinación con lámparas de tubo en el medio, y reflectores de luz en ambos lados
Ventilación Canales de ventilación de aire en ambos lados y ventilación de flujo cruzado.
CL-2
CL-2 (aplicable para cabinas amplias)
Placa del techo Acero inoxidable espejado*
Iluminación Iluminación indirecta a través de la superficie espejada de acrílico transparente.
Placa con acabado espejo traslúcido. Iluminación directa desde lámparas incandescentes fijas en las 4 esquinas.
Ventilación Canales de ventilación de aire en la parte trasera y ventilación de flujo cruzado.
CL-6B
CL-6B (aplicable para cabinas amplias)
Placa del techo Acero inoxidable espejado *
Iluminación Iluminación indirecta a través de la superficie espejada de acrílico transparente.
Placa con acabado espejo traslúcido
Iluminación directa desde lámparas incandescentes fijas en las 4 esquinas.
Ventilación Canales de ventilación de aire en la parte trasera y ventilación de flujo cruzado.
CL-7
CL-7 (aplicable para cabinas amplias)
Placa del techo Placa de acero pintada con barniz metálico de color plata brillante
Iluminación Iluminación directa a través de la placa de iluminación blanco pálido.
Ventilación Canales de ventilación de aire en ambos lados y ventilación de flujo cruzado.
CL-8
CL-8 (aplicable para cabinas amplias)
Placa del techo Placa de acero pintada con barniz metálico de gris perla
Iluminación Iluminación directa a través de la placa de iluminación blanco pálido.
Ventilación Canales de ventilación de aire en ambos lados y ventilación de flujo cruzado.
KD-J11-B13
KD-J11-B13 (aplicable para cabinas amplias)
Placa del techo Placa de acero pintada con barniz metálico de color plata brillante
Iluminación undefinedundefinedIluminación completa a través de las placas translúcidas de color blanco pálido, undefinedundefinedcon un adorno en forma de diamante en el centro.
Ventilación Canales de ventilación de aire en ambos lados y ventilador de flujo cruzado.
KD-J11-B16
KD-J11-B16 (aplicable para cabinas amplias)
Placa del techo Placa de acero pintada con barniz metálico de color plata brillante
Iluminación Iluminación completa a través de las placas translúcidas de color blanco pálido, con un adorno en forma de diamante en el centro.
Ventilación Canales de ventilación de aire en ambos lados y ventilación de flujo cruzado.
ZCL-SP01
ZCL-SP01 (aplicable para P08W, P10W, P14W, P14W, P18W)
Placa del techo Placa de acero lacado *
Iluminación Iluminación completa a través del PMMA blanco leche traslúcido, con iluminación directa desde lámparas incandescentes fijadas en las 4 esquinas
Ventilación Ventilación lateral y ventilación de flujo cruzado.
ZCL-SP02
ZCL-SP02 (aplicable para P08W, P10W, P14W, P14W, P18W)
Placa del techo Placa de acero lacado *
Iluminación Iluminación completa a través del PMMA blanco leche traslúcido, con iluminación directa desde lámparas incandescentes fijadas en las 4 esquinas.
Ventilación Ventilación lateral y ventilación de flujo cruzado.
ZCL-CP01
ZCL-CP01 (CAP<1600kg, aplicable para cabinas amplias)
Placa del techo Placa de acero lacado
Iluminación Equipada con 5 lámparas redondas, cada uno de ellas contiene luz de tubo, que genera un ahorro de energía y evita el elevado calor de la lámpara incandescente tradicional.
Ventilación Guía fija de paletas para dirigir el flujo de aire a la parte media de la cabina, para mejorar las condiciones de ventilación en verano.
Características Diseño de techo plano, que evita rayones al mover los muebles, especialmente adecuado para ascensor de residencias
ZCL-CP02

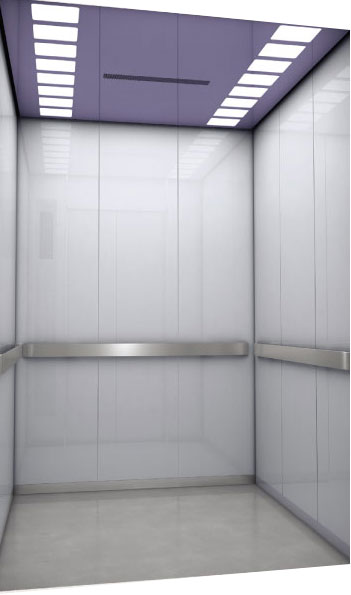

ZCL-CP02 (CAP< 1600kg, aplicable para cabinas amplias)
Placa del techo Placa de acero lacado
Iluminación Equipada con 6 lámparas redondas, cada uno de ellas contiene luz de tubo, que genera un ahorro de energía y evita el elevado calor de la lámpara incandescente tradicional.
Ventilación Guía fija de paletas para dirigir el flujo de aire a la parte media de la cabina, para mejorar las condiciones de ventilación en verano.
Características Diseño de techo plano, que evita rayones al mover los muebles, especialmente adecuado para ascensor de residencias
CL-13
CL-13
Placa del techo Placa de acero lacado *
Iluminación Iluminación directa a través de placas de iluminación de color blanco pálido en ambos lados.
Ventilación Ventilación lateral y ventilación de flujo cruzado.

CL-10

Cabina sin techo
Cabina amplia, y adecuada para el contrapeso fijado hacia atrás.


ZCL-CN02

Cabina sin techo
Cabina amplia, y adecuada para el contrapeso fijado hacia atrás.

Tipo de barandas

Baranda plana de acero inoxidable ZYH-FH10
Baranda plana de acero inoxidable ZYH-FH10
ZYH-RH20 Stainless steel round handrail
Baranda redonda de acero inoxidable ZYH-RH20
Baranda inclinada de aluminio duro (sin iluminación inferior) ZYH-SA10
Baranda inclinada de aluminio duro (sin iluminación inferior) ZYH-SA10
Baranda inclinada de aluminio duro (con iluminación inferior) ZYH-SA10L
Baranda inclinada de aluminio duro (con iluminación inferior) ZYH-SA10L

Panel de operación de la cabina

  • ZCBE-C110
    ZCBE-C110
    Panel de operación principal de la cabina del ascensor
    ZCBE-C160
    ZCBE-C160
    Sub-operación
  • ZCBE-H110
    ZCBE-H110
    Panel de operación principal de la cabina del ascensor
    ZCBE-H160
    ZCBE-H160
    Sub-operación
  • ZCBT-H110
    ZCBT-H110
    Panel de operación principal de la cabina del ascensor
    ZCBT-H160
    ZCBT-H160
    Sub-operación
  • ZCBD-H210
    ZCBD-H210
    Panel de operación principal de la cabina del ascensor
    ZCBD-H260
    ZCBD-H260
    Sub-operación
  • ZCBM-H610
    ZCBM-H610
    Panel de operación principal de la cabina del ascensor
    ZCBM-H660
    ZCBM-H660
    Sub-operación
Especificaciones Placa frontal Botón Pantalla Nota
ZCBE-C110/ZCBE-C160 Acero inoxidable pulido espejado Botón redondo de acero inoxidable,
Luz de emisión naranja
Pantalla de matriz de puntos LED digital
ZCBE-H110/ZCBE-H160
ZCBT-H110/ZCBT-H160 Botón de aleación redondo con Braille,
Luz de emisión naranja
ZCBD-H210/ZCBD-H260 Botón de resina redondo blanco,
Luz de emisión blanca brillante
Pantalla de cristal líquido de alta definición de colores vívidos de 5.7 pulgadas
ZCBM-H610/ZCBM-H660 Botón cuadrado de acero inoxidable,
Luz de emisión policromática
Pantalla de cristal líquido de 8.4 pulgadas
ZCBT-F050 Botón de acero inoxidable cuadrado,
Luz de emisión policromática

Panel de sub-operaciones para personas discapacitadas adecuado para cabinas amplias

Nota:* El acero inoxidable espejado no se encuentra en la configuración estándar.



Panel de operación de la cabina

  • ZCBT-F50
    ZCBT-F50
  • ZCBT-T110
    ZCBT-T110
    ZCBT-T160
  • ZCBT-T310
    ZCBT-T310
    ZCBT-T360
  • ZCBE-T110
    ZCBE-T110
    ZCBE-T160
  • ZCBE-T310
    ZCBE-T310
    ZCBE-T360
Especificaciones Placa frontal Botón Pantalla Nota
ZCBT-T110* Acero inoxidable pulido espejado Botón redondo de acero inoxidable,
Luz de emisión naranja-rojizo
Pantalla de matriz de puntos digital LED When landing number 279
When landing number>28
and
349
ZCBT-T160*
ZCBT-T310* Acero inoxidable pulido espejado Pantalla de cristal líquido de alta definición de 8.4 pulgadas Ancho de la pared frontal>=349
ZCBT-T360*
ZCBE-T110* Acero inoxidable pulido espejado Botón de aleación de metal redondo con sistema braile, luz de emisión naranja Pantalla de matriz de untos digital LED When landing number 279
When landing number>28
and
349
ZCBE-T160*
ZCBE-T310 Acero inoxidable pulido espejado Pantalla de cristal líquido de alta definición de 8.4 pulgadas Ancho de la pared frontal>=349
ZCBE-T360

Note:*para configuración no-estándar.



Indicador de dirección

  • ZPIE-C110
    ZPIE-C110
  • ZPIT-H110
    ZPIT-H110
  • ZPID-H110
    ZPID-H110
  • ZPIM-H610
    ZPIM-H610
  • ZPIE-C120
    ZPIE-C120
  • ZPIT-H120
    ZPIT-H120
  • ZPID-H120
    ZPID-H120
  • ZPIM-H620
    ZPIM-H620
  • ZPIT-F110
    ZPIT-F110
  • ZPIT-F120
    ZPIT-F120
Tipo de decoración del botón de llamada
Especificaciones Placa frontal Botón Nota
ZPIE-C110 Acero inoxidable pulido espejado Botón de acero inoxidable redondo,
Luz de emisión naranja

ZPIE-C120 Aplicables para sistemas de operación diferentes al 1C-2BC
ZPIT-H110 Botón de aleación redondo con sistema braile,
Luz de emisión naranja

ZPIT-H120 Aplicables para sistemas de operación diferentes al 1C-2BC
ZPID-H110 Botón de resina blanco redondo,
Luz de emisión blanco brillante

ZPID-H120 Aplicables para sistemas de operación diferentes al 1C-2BC
ZPIM-H610 Botón de acero inoxidable cuadrado,
Luz de emisión policromática.

ZPIM-H620 Aplicables para sistemas de operación diferentes al 1C-2BC
ZPIT-F110 Botón de aleación metálica redondo con sistema braile,
Luz de emisión naranja
Indicador de aterrizaje para silla de ruedas
ZPIT-F120 Indicador de aterrizaje para silla de ruedas,
Adecuado para modo de operación distinto a 1C-2BC

Nota:*el acero inoxidable espejado no es una configuración estándar.



Botón indicador de dirección

  • ZHBE-C110
    ZHBE-C110
    ZHBE-C120
  • ZHBT-H110
    ZHBT-H110
    ZHBT-H120
  • ZHBD-H110
    ZHBD-H110
    ZHBD-H120
  • ZHBM-H610
    ZHBM-H610
    ZHBM-H620
  • ZHBT-F110
    ZHBT-F110
    ZHBT-F120
Tipo de decoración del botón indicador de dirección
Especificaciones Placa frontal Botón Nota
ZHBE-C110 Acero inoxidable pulido espejado *1 Botón de acero inoxidable redondo,
Luz de emisión naranja

ZHBE-C120 Aplicable para sistemas de operación diferentes al 1C-2BC
ZHBT-H110 Botón de aleación redondo con sistema braile,
Luz de emisión naranja

ZHBT-H120 Aplicable para sistemas de operación diferentes al 1C-2BC
ZHBD-H110 Botón de resina blanco redondo,
Luz de emisión blanca brillante

ZHBD-H120 Aplicable para sistemas de operación diferentes al 1C-2BC
ZHBM-H610 Botón de resina blanco redondo,
Luz de emisión blanca brillante

ZHBM-H620 Aplicable para sistemas de operación diferentes al 1C-2BC
ZHBT-F110*2 Botón de aleación metálica redondo con sistema braile,
Luz de emisión naranja rojiza
Indicador de aterrizaje para silla de ruedas
ZHBT-F120*2 Indicador de aterrizaje para silla de ruedas,
Adecuado para modo de operación distinto a 1C-2BC

Nota:*1 el acero inoxidable espejado no es una configuración estándar.
*2 para configuración no-estándar.



Indicador de dirección de aterrizaje

  • ZHLV-B011
    ZHLV-B011
  • ZHLV-E021
    ZHLV-E021
  • ZHLV-H010
    ZHLV-H010
  • ZHLV-E010
    ZHLV-E010
  • ZHLV-R011
    ZHLV-R011
  • ZHLV-R021
    ZHLV-R021
  • ZHLV-E031
    ZHLV-E031
Tipo de decoración para el indicador de dirección de aterrizaje
Especificaciones Placa del botón Ficha de luz Nota
ZHLV-B011 Acero inoxidable espejado Blanca traslúcida Color de emisión de luz opcional. Blanco cálido, blanco puro, rojo,
verde (rojo hacia arriba, verde hacia abajo)
ZHLV-E021 Acero inoxidable espejado Blanca traslúcida
ZHLV-H010 W/O Blanca traslúcida
ZHLV-E010 Acero inoxidable espejado Transparente
ZHLV-R011 Acero inoxidable espejado Blanca traslúcida
ZHLV-R021 Acero inoxidable espejado Blanca traslúcida
ZHLV-E031 Acero inoxidable espejado Blanca traslúcida

Marco y puerta exterior

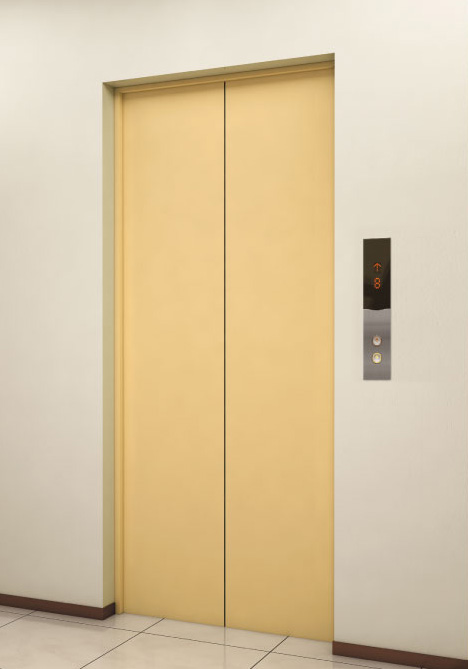

  • E-102 Narrow Jamb
    E-102 Marco angosto

    Pulsador de palier: ZPIT-H110
    Acabado de la puerta del palier: acero inoxidable pintado
    Acabado del marco: acero inoxidable pintado

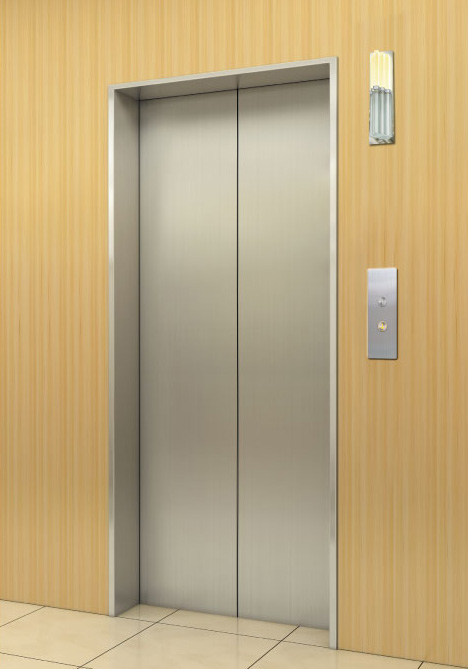

  • E-302 Splayed Jamb
    E-302 Marco ancho (10°)

    Indicador de dirección: ZHLV-E011
    Pulsador de palier: ZHBE-C110
    Acabado de la puerta del palier: línea fina de acero inoxidable
    Acabado del marco: acero inoxidable pulido

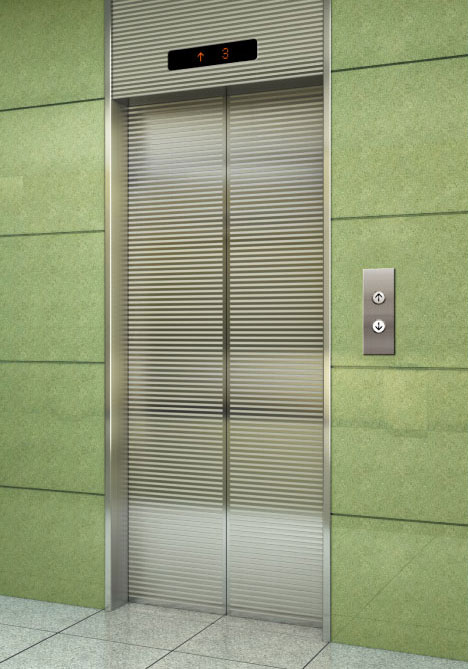

  • E-312 Marco ancho (10°) con panel travesaño
    E-312Marco ancho (10°) con panel travesaño

    Indicador de piso: HID-A10
    Botón de llamada: ZHBE-R110
    Acabado de la puerta del palier: acero inoxidable pulido grabado (ZHY-006)
    Acabado del marco: acero inoxidable pulido grabado (no-estándar))

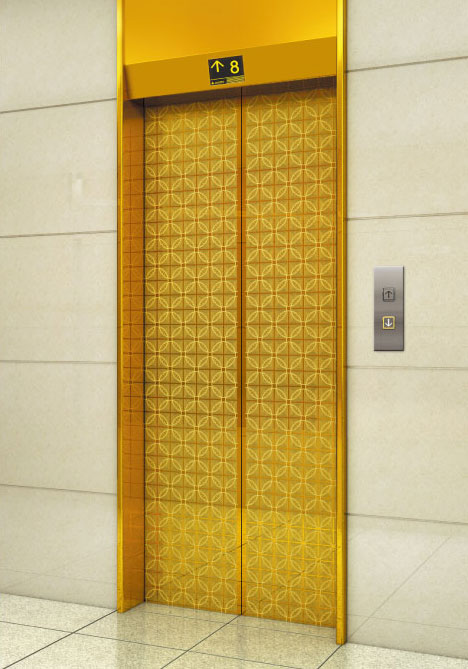

  • E-322 Marco ancho (10°) con panel de travesaño ancho
    E-322 Marco ancho (10°) con panel de travesaño ancho

    Indicador de piso: ZPIH-L610D
    Botón de llamada: ZHBQ-R110
    Acabado de la puerta del palier: Enchapado de titanio y acero inoxidable espejado
    (ZHY-010, ZDF-002)
    Acabado del marco: Enchapado de titanio y acero inoxidable espejado
    (ZDT-002)

Tipo de decoración de la puerta y marco del palier
Especificaciones Material Nota
Puerta del palier Placa recubierta de acero, acero inoxidable pulido, acero inoxidable pulido grabado, acero inoxidable espejado, acero inoxidable espejado grabado, placa de acero con pintura metálica, acero inoxidable pulido recubierto en titanio, acero inoxidable espejado recubierto en titanio, acero inoxidable pulido recubierto en titanio grabado, acero inoxidable espejado recubierto en titanio grabado, Diseño F-II Aplicable para cabina ancha
Placa enchapada de acero, acero inoxidable pulido, acero inoxidable pulido grabado Aplicable para cabina angosta
Marco Placa recubierta con acero, acero inoxidable pulido, acero inoxidable espejado, placa de acero con pintura metálica, acero inoxidable pulido recubierto en titanio, acero inoxidable espejado recubierto en titanio Aplicable para cabina ancha
Placa recubierta en acero, acero inoxidable pulido Aplicable para cabina profunda
Solera Aluminio duro moldeado a presión

Nota:*Significa que el acero inoxidable espejado no es una configuración estándar.



Panel de operación de la cabina

  • HID-A10
    HID-A10
    HID-A20
    HID-A20
  • ZPIH-L610D
    ZPIH-L610D
  • ZPIH-L610
    ZPIH-L610
Tipo de decoración del indicador de piso
Especificaciones Descripción Nota
HID-A10 Indicador de piso grande Aplicable para tipo de marco E-312
HID-A20 Indicador de piso grande Aplicable para tipo de marco distinto a E-312 y E322
ZPIH-L610D Pantalla de cristal líquido de alta definición de 8.4 pulgadas Aplicable para tipo de marco E-322
ZPIH-L610 Pantalla de cristal líquido de alta definición de 8.4 pulgadas con marco de acero pulido Aplicable para tipo de marco distinto a E-312,
E-322

Pintura (añada muestras de color sencillas y claras)

(Para más colores refiérase a la paleta de colores para decoración de Shanghai Mitsubishi)


  • ZY-014
    ZY-014
  • ZY-015
    ZY-015
  • ZY-016
    ZY-016

Placa de acero prensado laminada

(Para más tipos de placas de acero prensado laminadas refiérase a la paleta de colores para decoración de Shanghai Mitsubishi.)

  • ZYM-001
    ZYM-001
  • ZYM-007
    ZYM-007


Patrones grabados

(Para más patrones grabados refiérase a la paleta de colores para decoración de Shanghai Mitsubishi.)

  • ZHY-004
    ZHY-004
  • ZHY-006
    ZHY-006
  • ZHY-008
    ZHY-008
  • ZHY-015
    ZHY-015
  • ZHY-016
    ZHY-016


Piso de parquet

(PVC símil piedra, puede seleccionar otro piso y código de color de acuerdo a la paleta de color para decoración de Shanghai Mitsubishi.)

  • ZPH-002
    ZPH-002
  • ZPH-003
    ZPH-003
  • ZPH-004
    ZPH-004
  • ZPH-005
    ZPH-005
  • ZPH-007
    ZPH-007
  • ZPH-008
    ZPH-008
  • ZPH-009
    ZPH-009
  • ZPH-011
    ZPH-011
Tabla correspondiente al material
Especificaciones Material Nota
Pared de la cabina Placa de acero prensado laminada, placa de acero enchapada, placa de acero inoxidable pulida, placa de acero inoxidable pulida grabada, paca de acero inoxidable espejado, placa de acero inoxidable espejada grabada, placa de acero enchapada con diseño de arena, placa de acero laminada, placa de acero pintada con barniz metalizado, placa de acero inoxidable por vibración, placa de acero inoxidable con diseño de arena Aplicable para cabinas amplias
Placa de acero prensado laminado, placa de acero laminado, placa de acero inoxidable pulido Aplicable para cabinas profundas
Pared frontal Placa de acero prensado laminada, placa de acero laminada, placa de acero inoxidable por vibración, placa de acero inoxidable pulido grabada,
placa de acero inoxidable espejado, placa de acero inoxidable espejado grabada, placa revestida de acero con diseño de arena, placa de acero laminada, placa de acero pintada con barniz metálico,
placa de acero inoxidable por vibración, placa de acero inoxidable arenada ,
placa de acero inoxidable pulido revestida en titanio, placa de acero inoxidable espejado revestida en titanio, placa de acero inoxidable por vibración revestida en titanio, placa de acero inoxidable arenada revestida en titanio
Aplicable para cabina amplia
y panel de operación de configuración integral.
Placa de acero inoxidable pulido, placa de acero inoxidable espejado Aplicable para cabina amplia
y panel de operación de configuración integral.
Placa de acero prensado laminada, placa revestida de acero, placa de acero inoxidable pulido, Aplicable para cabina profunda
Puerta de la cabina Placa revestida en acero, placa de acero pintada con laca metálica, acero inoxidable pulido, placa revestida en acero con diseño de arena, placa de acero inoxidable prensado laminada, placa de acero laminada, placa de acero pulido laminada, placa de acero inoxidable pulido revestida en titanio, placa de acero inoxidable pulido grabado revestida en titanio, acero inoxidable espejado,
acero inoxidable espejado grabado, acero inoxidable espejado revestido en titanio, inoxidable espejado revestido en titanio grabado, acero inoxidable pulido espejado revestido en titanio, acero inoxidable por vibración,
acero inoxidable por vibración revestido en titanio, acero inoxidable con diseño de arena, placa de acero inoxidable revestida en titanio con diseño de arena.
Aplicable para cabina amplia
Placa de acero inoxidable prensado laminado, placa revestida de acero, placa de acero inoxidable pulido Aplicable para cabina profunda
Especificaciones básicas
Ítem Especificaciones Nota
Velocidad nominal 1 1.6 1.75 2 2.5
Capacidad nominal
(kg)
630 630 630


800 800 800 800 800 Cuando el CWT está montado en la parte trasera
800 800 800

Cuando el CWT está montado en la parte lateral
1050 1050 1050 1050 1050 Cuando el CWT está montado en la parte trasera
1050 1050 1050

Cuando el CWT está montado en la parte lateral
1200 1200 1200 1200 1200 Cuando el CWT está montado en la parte trasera
1350 1350 1350 1350 1350 Cuando el CWT está montado en la parte trasera
1600 1600 1600 1600
Cuando el CWT está montado en la parte trasera
Elevación máxima TR(m) 55 90 90 105 120
Paradas máximas 18 28 28 32 32
Modo de operación 1C-2BC,2C-SM21,2C-ITS-21,3C-ITS-21,4C-ITS-21,3C-ITS-2100,4C-ITS-2100,5C-ITS-2100,6C-ITS-2100,7C-ITS-2100,8C-ITS-2100
Modo de control VFG-L
Código de especificación P08W, P08D Cuando la capacidad es de 630kg
P10, P10W, P10D Cuando la capacidad es de 800kg
P14W, P14D, P14 Cuando la capacidad es de 1050kg
P16W Cuando la capacidad es de 1200kg
P18W Cuando la capacidad es de 1350kg
P21 Cuando la capacidad es de 1600kg

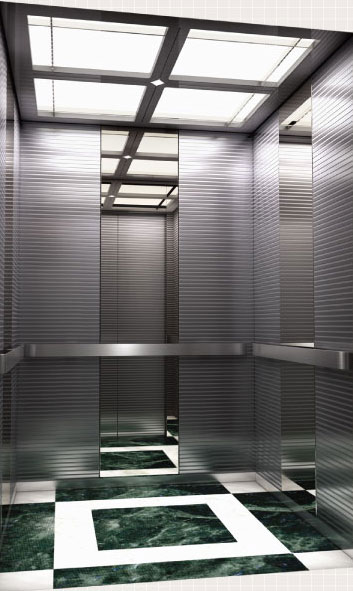

Tipo de cabina Deep Car Cuando el código de especificación es P10D,
P14D o el modo de apertura de la puerta es con dos paneles plegables.
Wide Car Cuando el código de especificación no es
P10D,P14D o o el modo de apertura de la puerta es central.
Tipo de apertura de la puerta 1D1G
Modo de apertura de la puerta Center Open Mode Cuando la especificación no es P08D,P10D
P14D.
Two Panel Folding Mode, Center Open Mode Cuando la especificación es P08D,P10D, P14D.
Dirección de apertura de la puerta Open From Left, Open From Right el modo de apertura de la puerta es con dos paneles plegables.
Energía dinámica 380V50Hz 3Phases,5Lines
Potencia de iluminación 220V50Hz Single Phase
Altura de aterrizaje mínima 2800 El vendedor deberá suministrarla cuando la carcasa de hormigón esté configurada.
2600 El vendedor deberá suministrarla cuando la carcasa de acero esté configurada.
Margen de visualización de aterrizaje B1,B2,B3,B,G,M,-1,-2,-3,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,45,46,47,48
