Escalera mecánica serie J

Características

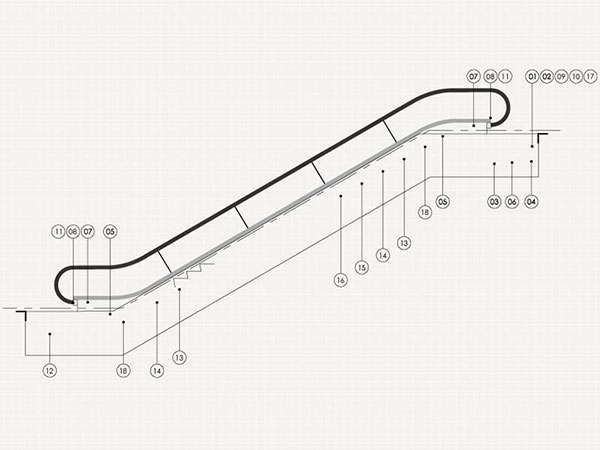

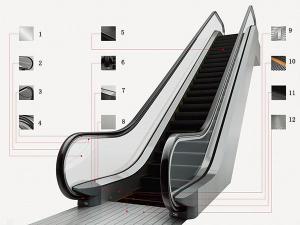

Características

Nombre de la función	Código de la función	Descripción de la función
Características estándar
01 Protección contra pérdida o error de fase	3E	Cuando el recurso de entrada de energía dinámica tiene algún error o pérdida de fase, corta el circuito principal y el circuito de control.
02 Protección de reversa accidental de la dirección del recorrido	ARP	Si surge el recorrido en reversa durante la operación, este dispositivo cortará la fuente de alimentación del accionamiento principal y frenará.
03 Freno auxiliar	AUX-BK	Antes de que la velocidad de desplazamiento exceda la velocidad nominal en más de 1,4 veces o cambie la dirección especifica, el freno auxiliar detendrá la escalera mecánica.
04 Freno de servicio	BRK	Unidad de transmisión tiene configurado un freno de trabajo; cuando funciona el freno de trabajo, la escalera deja de moverse
05 Dispositivo de seguridad de placa tipo peine	CSS	Cuando algún objeto extraño se atasca entre la banda de rodadura y la placa del peine, este dispositivo cortará el accionamiento principal de la máquina y frenará.
06 Dispositivo de seguridad de accionamiento de la cadena	DCS	Si la cadena de mando se rompe o se extiende de forma anormal, este dispositivo cortará la fuente de alimentación del accionamiento principal de la máquina y frenará.
07 Botón de parada de emergencia	E-STOP	Cuando aparezca el estado de emergencia, utilice este botón de parada de emergencia para cortar la transmisión principal y frenar la máquina.
08 Protección del acceso del pasamanos	HGB	Esta goma larga y flexible se ubica en el interior de la parte superior e inferior de las entradas de las barandillas para evitar accidentes como manos enganchadas.
09 Regulador de exceso de velocidad- R1	HGD1	Cuando la velocidad de desplazamiento exceda la velocidad nominal en más de 1,2 veces; este dispositivo se accionará y cortará la fuente de alimentación del accionamiento principal de la máquina y activará el freno.
10 Regulador de exceso de velocidad - r2	HGD2	Cuando la velocidad de desplazamiento exceda la velocidad nominal más de 1,4 veces; este dispositivo funcionará y cortará el suministro eléctrico accionando el freno auxiliar.
11 Dispositivo de seguridad del acceso del pasamanos	HGS	Si algún objeto extraño se atasca en el interior del pasamanos, este dispositivo cortará el suministro de energía del accionamiento principal y frenará la máquina.
12 Dispositivo de seguridad de la cadena del escalón	SCS	Si la cadena del escalón se rompe o se extiende de forma anormal, este dispositivo cortará la fuente de alimentación del accionamiento principal de la máquina y frenará.
13 Dispositivo de seguridad contra hundimiento del escalón	SRS	Si alguna parte del escalón se hunde o se rompe no se pueden enganchar de forma regular con la placa peine superior e inferior, por lo que este dispositivo cortará el suministro de energía de la máquina de accionamiento principal y frenará.
Características opcionales
14 Dispositivo de seguridad para la curvatura del riel guía	CRS	Si algún objeto queda entre los escalones provocando el funcionamiento anormal de estos, este dispositivo cortará el suministro de energía de la máquina de accionamiento principal y frenará.
15 Dispositivo de protección de la barandilla	HBS	Cuando la correa de la barandilla se rompa o se afloje de forma excesiva, este dispositivo cortará a fuente de alimentación de la máquina principal que tenga la cinta rota y frenará.
16 Dispositivo de protección para la cinta de la barandilla	HSS	Cuando la velocidad de la correa del pasamanos es menor que el escalón, este dispositivo cortará la fuente de alimentación de la máquina principal y frenará.
17 Sistema de supervisión del elevador	SMOS	Este sistema adopta una computadora para supervisar la operación y condición de falla del pasillo rodante.
18 Dispositivo de seguridad del faldón	SSS	Cuando algún objeto extraño permanezca entre el escalón y el faldón, este dispositivo cortará la fuente de alimentación del accionamiento principal de la máquina y frenará.

Nota:*configurado cuando HE>6000.

Especificaciones básicas

Ítem	Especificación			Notas
Ancho nominal de la barandilla (mm)	1200	1000	800*
Ancho nominal de la barandilla （mm)	1280	1080	880	JS-B/JS-BF, JS-LB/JS-LBF
	1208	1008	/	JS-SB/JS-SBF
	1260	1060	860	JP-B/JP-BF
Ancho del escalón o pedal (mm)	1000	800	600
Capacidad de transporte teórica (personas/hora)	9000	6750	4500
Modelo serie	JS-B/JS-BF, JS-LB/JS-LBF, JS-SB/ JS-SBF, JP-B/JP-BE
Ángulo de inclinación	30,35
Velocidad (m/s)	0.5
Altura de elevación (mm)	2241~9500			Cuando el ángulo de inclinación es de 30°
	2571~6000			Cuando el ángulo de inclinación es de 35°
Potencia de accionamiento	380V50Hz 3 fases
Potencia de iluminación	220V50Hz fase única
Distancia horizontal del movimiento de los escalones (mm)	2 escalones horizontales ;3 escalones horizontales;4 escalones horizontales			Cuando la altura de elevación es 6000mm
	Ambiente de operación	Interior		Para uso exterior por favor contáctese con Shanghai Mitsubishi Elevator Co.Ltd.(SMEC).
Tipo fotoeléctrico de pasajeros	Panel del faldón fotoeléctrico incorporado			Especificación de frecuencia variable opcional configurada para uno o varios ascensores.
	Columna fotoeléctrica externa			Especificación de frecuencia variable opcional configurada para ascensor único. Para la condición de ascensores múltiples por favor contáctese con Shanghai Mitsubshi Elevator Co.,Ltd. (SMEC).

Nota:*esta especificación no está disponible para Js-SB/JS-SBF.

Fuente de alimentación

Capacidad de potencia de accionamiento (3 fases)

Ancho nominal de la barandilla (mm)	Altura de elevación (mm)	Capacidad de potencia de accionamiento
1200	HE<=4500	8
	4500<=6500<=6500	10.4
	6500<=9500<=9500	15.4
1000	HE<=5500	8
	5500<=6800<=6800	10.4
	6800<=9500<=9500	15.4
800	HE<=6500	8
	6500<=9500<=9500	10.4
Capacidad de potencia de elevación (una fase)
Modelo serie	Altura de elevación (mm)	Capacidad de potencia de iluminación
JS-LB/JS-LBF	HE<=4000	2
	4000<=6000<=6000	2.3
	6000<=9500<=9500	2.5
JS-B/JS-BF	HE<=9500	1.3
JS-SB/JS-SBF	HE<=9500	1.3
JP-B/JP-BF	HE<=9500	1.3
