Pantallas y controles de diseño distinguido

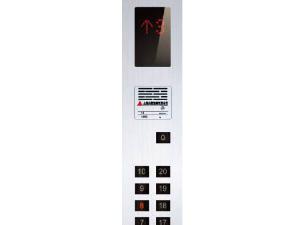

Panel de operación de la cabina
-
Panel de operación principal de la cabina del ascensor
Sub-operación -
Panel de operación principal de la cabina del ascensor
Sub-operación -
Panel de operación principal de la cabina del ascensor
Sub-operación -
Panel de operación principal de la cabina del ascensor
Sub-operación -
Panel de operación principal de la cabina del ascensor
Sub-operación
| Especificaciones | Placa frontal | Botón | Pantalla | Nota |
| ZCBE-C110/ZCBE-C160 | Acero inoxidable pulido espejado | Botón redondo de acero inoxidable, Luz de emisión naranja |
Pantalla de matriz de puntos LED digital | |
| ZCBE-H110/ZCBE-H160 | ||||
| ZCBT-H110/ZCBT-H160 | Botón de aleación redondo con Braille, Luz de emisión naranja |
|||
| ZCBD-H210/ZCBD-H260 | Botón de resina redondo blanco, Luz de emisión blanca brillante |
Pantalla de cristal líquido de alta definición de colores vívidos de 5.7 pulgadas | |
|
| ZCBM-H610/ZCBM-H660 | Botón cuadrado de acero inoxidable, Luz de emisión policromática |
Pantalla de cristal líquido de 8.4 pulgadas | |
|
| ZCBT-F050 | Botón de acero inoxidable cuadrado, Luz de emisión policromática |
|
Panel de sub-operaciones para personas discapacitadas adecuado para cabinas amplias |
Nota:* El acero inoxidable espejado no se encuentra en la configuración estándar.
Panel de operación de la cabina
-
-
ZCBT-T160 -
ZCBT-T360 -
ZCBE-T160 -
ZCBE-T360
| Especificaciones | Placa frontal | Botón | Pantalla | Nota |
| ZCBT-T110* | Acero inoxidable pulido espejado | Botón redondo de acero inoxidable, Luz de emisión naranja-rojizo |
Pantalla de matriz de puntos digital LED | When landing number 279 When landing number>28 and 349 |
| ZCBT-T160* | ||||
| ZCBT-T310* | Acero inoxidable pulido espejado | Pantalla de cristal líquido de alta definición de 8.4 pulgadas | Ancho de la pared frontal>=349 | |
| ZCBT-T360* | ||||
| ZCBE-T110* | Acero inoxidable pulido espejado | Botón de aleación de metal redondo con sistema braile, luz de emisión naranja | Pantalla de matriz de untos digital LED | When landing number 279 When landing number>28 and 349 |
| ZCBE-T160* | ||||
| ZCBE-T310 | Acero inoxidable pulido espejado | Pantalla de cristal líquido de alta definición de 8.4 pulgadas | Ancho de la pared frontal>=349 | |
| ZCBE-T360 |
Note:*para configuración no-estándar.
Indicador de dirección
-
-
-
-
-
-
-
-
-
-
Tipo de decoración del botón de llamada
| Especificaciones | Placa frontal | Botón | Nota |
| ZPIE-C110 | Acero inoxidable pulido espejado | Botón de acero inoxidable redondo, Luz de emisión naranja |
|
| ZPIE-C120 | Aplicables para sistemas de operación diferentes al 1C-2BC | ||
| ZPIT-H110 | Botón de aleación redondo con sistema braile, Luz de emisión naranja |
|
|
| ZPIT-H120 | Aplicables para sistemas de operación diferentes al 1C-2BC | ||
| ZPID-H110 | Botón de resina blanco redondo, Luz de emisión blanco brillante |
|
|
| ZPID-H120 | Aplicables para sistemas de operación diferentes al 1C-2BC | ||
| ZPIM-H610 | Botón de acero inoxidable cuadrado, Luz de emisión policromática. |
|
|
| ZPIM-H620 | Aplicables para sistemas de operación diferentes al 1C-2BC | ||
| ZPIT-F110 | Botón de aleación metálica redondo con sistema braile, Luz de emisión naranja |
Indicador de aterrizaje para silla de ruedas | |
| ZPIT-F120 | Indicador de aterrizaje para silla de ruedas, Adecuado para modo de operación distinto a 1C-2BC |
Nota:*el acero inoxidable espejado no es una configuración estándar.

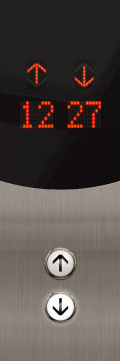

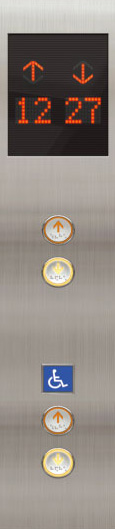

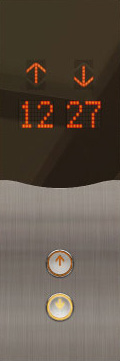

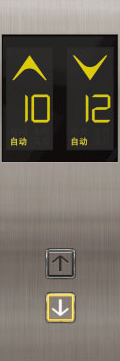

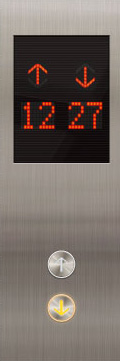

Botón indicador de dirección
-
ZHBE-C120 -
ZHBT-H120 -
ZHBD-H120 -
ZHBM-H620 -
ZHBT-F120
Tipo de decoración del botón indicador de dirección
| Especificaciones | Placa frontal | Botón | Nota |
| ZHBE-C110 | Acero inoxidable pulido espejado *1 | Botón de acero inoxidable redondo, Luz de emisión naranja |
|
| ZHBE-C120 | Aplicable para sistemas de operación diferentes al 1C-2BC | ||
| ZHBT-H110 | Botón de aleación redondo con sistema braile, Luz de emisión naranja |
|
|
| ZHBT-H120 | Aplicable para sistemas de operación diferentes al 1C-2BC | ||
| ZHBD-H110 | Botón de resina blanco redondo, Luz de emisión blanca brillante |
|
|
| ZHBD-H120 | Aplicable para sistemas de operación diferentes al 1C-2BC | ||
| ZHBM-H610 | Botón de resina blanco redondo, Luz de emisión blanca brillante |
|
|
| ZHBM-H620 | Aplicable para sistemas de operación diferentes al 1C-2BC | ||
| ZHBT-F110*2 | Botón de aleación metálica redondo con sistema braile, Luz de emisión naranja rojiza |
Indicador de aterrizaje para silla de ruedas | |
| ZHBT-F120*2 | Indicador de aterrizaje para silla de ruedas, Adecuado para modo de operación distinto a 1C-2BC |
Nota:*1 el acero inoxidable espejado no es una configuración estándar.
*2 para configuración no-estándar.
Indicador de dirección de aterrizaje
-
-
-
-
-
-
-
Tipo de decoración para el indicador de dirección de aterrizaje
| Especificaciones | Placa del botón | Ficha de luz | Nota |
| ZHLV-B011 | Acero inoxidable espejado | Blanca traslúcida | Color de emisión de luz opcional. Blanco cálido, blanco puro, rojo, verde (rojo hacia arriba, verde hacia abajo) |
| ZHLV-E021 | Acero inoxidable espejado | Blanca traslúcida | |
| ZHLV-H010 | W/O | Blanca traslúcida | |
| ZHLV-E010 | Acero inoxidable espejado | Transparente | |
| ZHLV-R011 | Acero inoxidable espejado | Blanca traslúcida | |
| ZHLV-R021 | Acero inoxidable espejado | Blanca traslúcida | |
| ZHLV-E031 | Acero inoxidable espejado | Blanca traslúcida |
